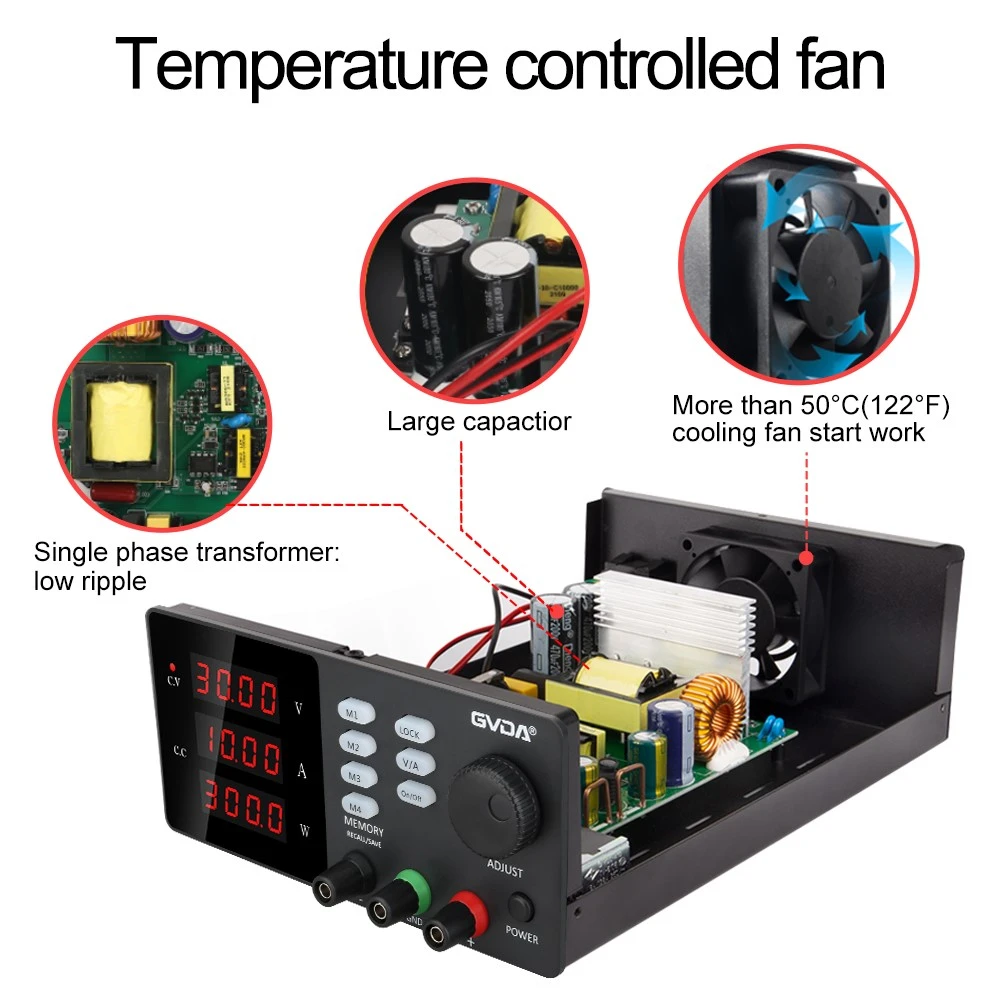

Permohonan dan ciri -ciri bekalan kuasa menukar
Bekalan kuasa beralih terutamanya mempunyai ciri -ciri berikut:
1. Saiz kecil dan berat ringan: Oleh kerana kekurangan transformer kekerapan kuasa, jumlah dan berat hanya 20-30% bekalan kuasa linear.
2. Penggunaan kuasa yang rendah dan kecekapan yang tinggi: Transistor kuasa berfungsi dalam keadaan bertukar, jadi penggunaan kuasa pada transistor adalah rendah dan kecekapan penukaran adalah tinggi, umumnya 60-70%, manakala bekalan kuasa linear hanya mempunyai 30-40%.
Prinsip kerja bekalan kuasa beralih adalah:
1. Input kuasa AC diperbetulkan dan ditapis ke DC;
2. Kawal transistor beralih melalui isyarat pwm frekuensi tinggi (modulasi lebar nadi) dan gunakan DC ke primer pengubah beralih;
3. Sekunder pengubah beralih mendorong voltan frekuensi tinggi, yang diperbetulkan dan ditapis untuk membekalkan beban;
4. Bahagian output diberi makan kembali ke litar kawalan melalui litar tertentu untuk mengawal kitaran tugas PWM, untuk mencapai output yang stabil
Apabila memasukkan kuasa AC, secara amnya perlu melalui sesuatu seperti gelung semasa eddy untuk menyaring gangguan pada grid kuasa, serta menapis gangguan dari sumber kuasa pada grid; Apabila kuasa adalah sama, semakin tinggi kekerapan penukaran, semakin kecil jumlah pengubah beralih, tetapi semakin tinggi keperluan untuk tiub pensuisan; Sekunder pengubah beralih boleh mempunyai banyak lilitan atau satu penggulungan boleh mempunyai banyak paip untuk mendapatkan output yang dikehendaki; Umumnya, beberapa litar pelindung perlu ditambah, seperti perlindungan litar tanpa beban dan pendek, jika tidak, ia mungkin membakar bekalan kuasa suis
Terutamanya digunakan dalam industri dan beberapa peralatan rumah tangga, seperti televisyen, komputer, dll
Empat jenis litar maklum balas asas untuk bekalan kuasa beralih tunggal
(1) litar maklum balas asas;
(2) litar maklum balas asas yang lebih baik;
(3) litar maklum balas optocoupler dengan pengatur voltan;
(4) Dilengkapi dengan litar maklum balas Optocoupler TL431.
Litar maklum balas optocoupler yang dilengkapi dengan TL431 adalah agak kompleks, tetapi mempunyai prestasi peraturan voltan yang sangat baik. Di sini, pengatur selari ketepatan TL431 yang boleh laras digunakan bukan pengawal selia biasa untuk membentuk penguat ralat luaran, dan kemudian UO diselaraskan dengan halus, yang boleh mencapai kadar pelarasan voltan dan kadar pelarasan beban ± 0. Litar maklum balas ini sesuai untuk membina bekalan kuasa penukaran ketepatan.
Analisis punca utama kerosakan untuk menukar modul kuasa:
Modul kuasa suis tidak dikonfigurasi mengikut beban DC sebenar n +1, dengan arus beban dan mengecas set semasa pada 10% daripada kapasiti undian pek bateri;
2 modul sering berjalan pada beban penuh;
3. Penyamaan semasa sistem menyebabkan modul berjalan pada beban penuh;
4. Kesan suhu tinggi dalam persekitaran bilik komputer;
5. Kegagalan untuk kerap membersihkan penapis modul (penapis kotor dengan mudah boleh menyebabkan kestabilan modul dan mencegah pelepasan suhu terkumpul tepat pada masanya);
Sekiranya terdapat terlalu banyak habuk dalam modul 6 (disebabkan pencerobohan dan pengumpulan habuk yang menyebabkan potensi kesalahan), pam udara boleh digunakan untuk mengumpul habuk;
7 Kesan Harmonik.
