Komponen bekalan kuasa terkawal DC? Apakah prinsip reka bentuk?
Dengan pembangunan dan inovasi teknologi elektronik kuasa, teknologi bekalan kuasa DC sentiasa berinovasi. Pada masa ini, bekalan kuasa stabil DC digunakan secara meluas dalam hampir semua peranti elektronik. Ia mempunyai ciri-ciri saiz kecil, ringan dan kecekapan tinggi. Untuk perkembangan pesat industri maklumat elektronik hari ini, ini adalah kaedah bekalan kuasa yang penting. Jadi, apakah komponen utama bekalan kuasa terkawal DC? Apakah prinsip reka bentuk?

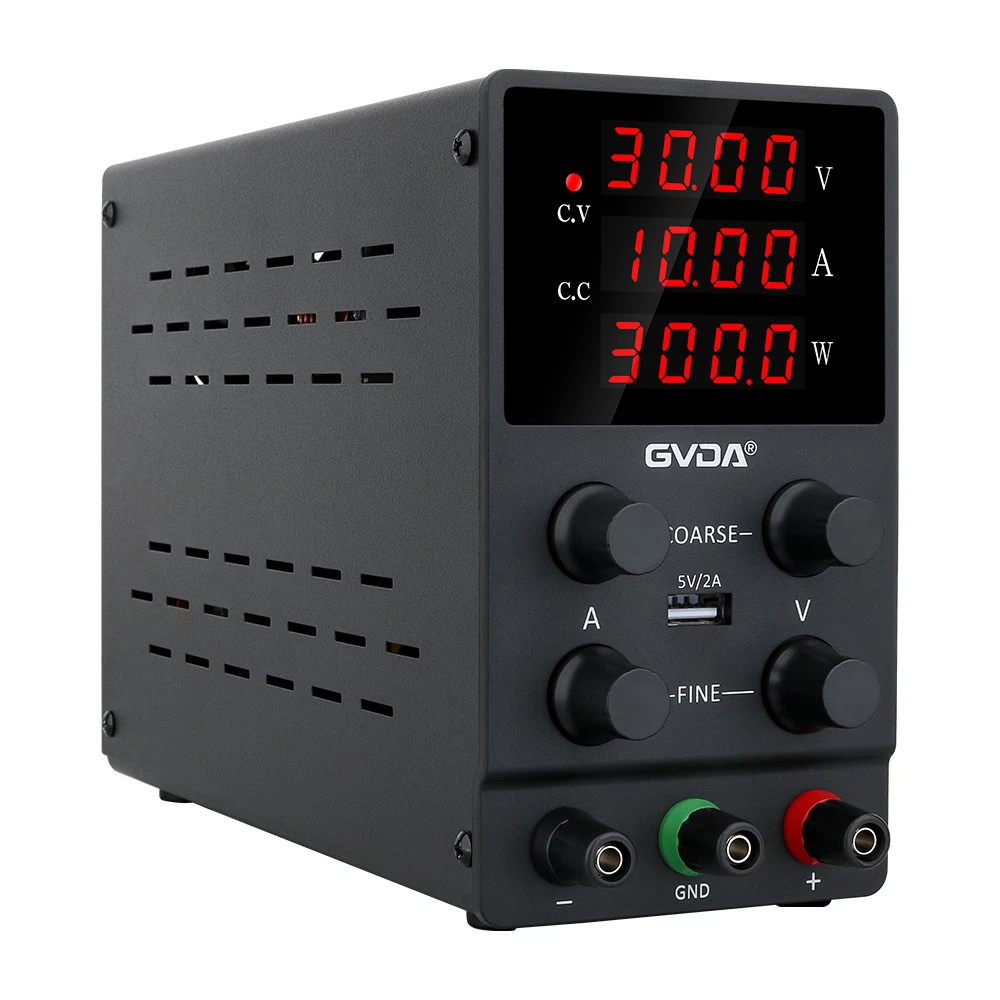

1. Apakah komponen utama bekalan kuasa DC terkawal?
yang
1. Litar utama
Had Arus Masuk: Hadkan arus masuk pada bahagian input semasa dihidupkan.
Penapis input: Fungsinya adalah untuk menapis huru-hara yang wujud dalam grid dan menghalang kekusutan yang dihasilkan oleh mesin daripada kembali ke grid.
Pembetulan dan penapisan: membetulkan kuasa AC terus ke grid untuk menukarnya kepada bekalan kuasa DC yang lebih seragam
Penyongsang: menukarkan arus terus diperbetulkan kepada arus ulang-alik frekuensi tinggi, dan teras bekalan kuasa adalah arus terus frekuensi tinggi yang stabil.
Pembetulan dan penapisan output: menyediakan bekalan kuasa DC yang stabil dan boleh dipercayai mengikut keperluan beban
2. Litar kawalan
Di satu pihak, sampel diambil dari terminal output berbanding dengan nilai yang ditetapkan, dan kemudian penyongsang diperintahkan untuk menukar lebar nadi atau frekuensi nadi untuk menstabilkan output, yang ditentukan oleh litar perlindungan kuasa. Litar kawalan melaksanakan pelbagai langkah untuk melindungi bekalan kuasa.
3. Litar pengesanan
Masukkan pelbagai parameter dan data peranti untuk menjadikan litar perlindungan berfungsi.
4. Bekalan kuasa tambahan
Laksanakan kerja bekalan kuasa (mula jauh), litar perlindungan kuasa dan litar kawalan (PWM, dsb.) cip perisian.
2. Penerangan terperinci tentang prinsip pembinaan bekalan kuasa DC yang stabil
Prinsip kerja pengubah adalah berdasarkan undang-undang aruhan elektromagnet untuk penukaran voltan, arus dan impedans. Apabila membina bekalan kuasa DC stabil, pengubah kuasa biasanya menukar voltan AC fasa tunggal 220V kepada voltan AC yang lebih rendah untuk memenuhi keperluan litar berikut. Berdasarkan voltan DC dan nilai arus yang diperlukan oleh litar, tentukan bilangan alur keluar pada sisi sekunder pengubah kuasa dan voltan serta watt yang perlu disediakan oleh setiap alur keluar. Di samping itu, untuk mengurangkan saiz dan berat pengubah kuasa, pengubah kuasa frekuensi tinggi harus dipilih.
Menggunakan kekonduksian satu arah diod untuk menukar voltan AC kepada voltan satu arah DC dipanggil pembetulan. Dalam reka bentuk sebenar, kaedah pembetulan yang sesuai hendaklah dipilih mengikut ketepatan output dan ciri kualiti yang diperlukan bagi bekalan kuasa yang dihasilkan.
Apabila mereka bentuk bekalan kuasa terkawal DC, voltan AC boleh ditapis oleh sifat bahawa voltan merentasi elemen penyimpanan tenaga (seperti induktor dan kapasitor) tidak boleh berubah secara tiba-tiba kepada keluaran DC yang kurang meruap. Output kuasa DC yang ditapis sentiasa mengandungi lebih banyak komponen AC, jadi ia tidak boleh digunakan secara langsung merentasi beban dan mesti distabilkan.
Sebaliknya, apabila tiub Zener rosak, ia menunjukkan prestasi penstabilan voltan dalam julat arus tertentu, jadi ia boleh digunakan untuk menstabilkan voltan keluaran DC. Walau bagaimanapun, bekalan kuasa ini mempunyai kestabilan yang lebih rendah dan ketepatan output yang lebih rendah. Oleh itu, pengatur voltan terbina dalam tiga terminal biasanya dipilih. Selagi bekalan kuasa memenuhi keperluan reka bentuk, kitaran reka bentuk boleh dipendekkan dan kos reka bentuk dapat dikurangkan, dan output adalah stabil dan boleh dipercayai.
