Penukaran isyarat RTD kepada suhu anggaran menggunakan multimeter

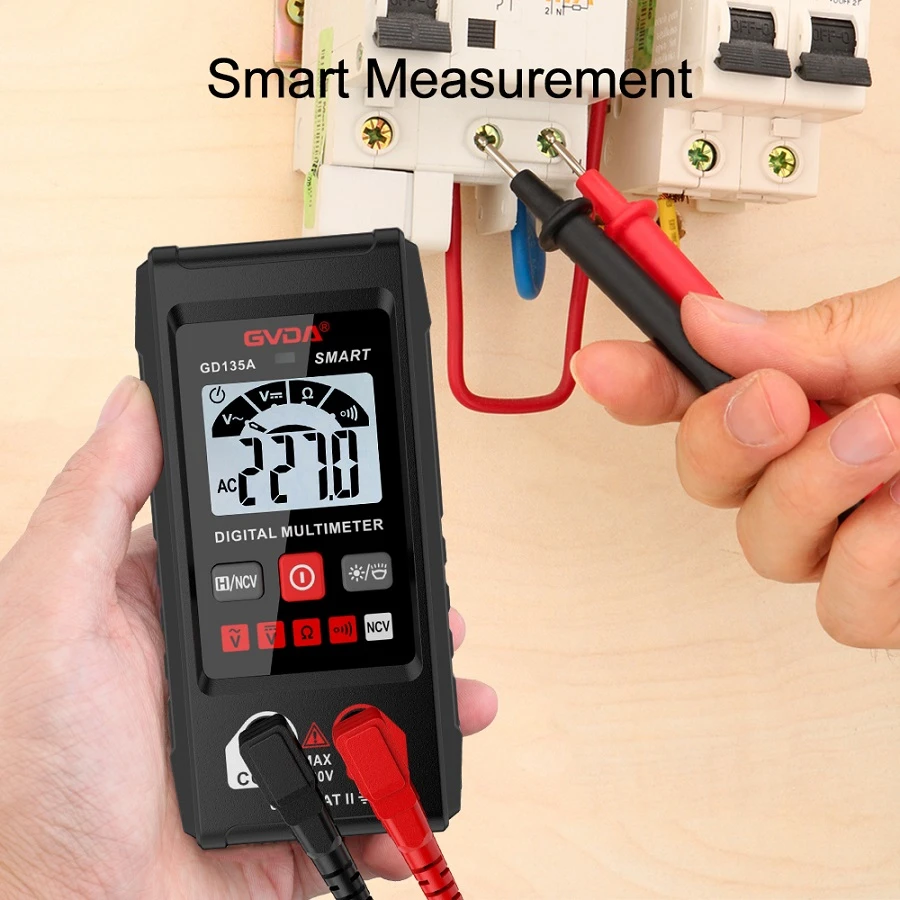

Kedua-dua multimeter penunjuk yang biasa digunakan dan multimeter digital boleh menganggarkan anggaran julat suhu bagi perintang haba.
Perintang haba yang biasa digunakan termasuk (perintang platinum P) Pt100, Pt1000, dan (perintang kuprum C) Cu50, Cu100.
Julat ukuran rintangan haba Pt100 ialah -200~850 darjah , dengan julat minimum 50 darjah , ralat mutlak ± 0.2 darjah dan ralat asas ± 0.1 %. Julat ukuran perintang platinum Pt1000 hanya -200~250 darjah, dan parameter lain adalah sama persis dengan Pt100.
Julat ukuran Cu50 dan Cu100 ialah -50~150 darjah , dengan julat minimum 50 darjah , ralat mutlak ± 0.4 darjah dan ralat asas ± 0.1%.
Mari kita bercakap tentang termistor PT100 di bawah.
Pt100 hanyalah komponen pemerolehan dan pengesanan, yang mesti dilengkapi dengan bekalan kuasa tunggal 5V~24V DC tambahan semasa operasi. Menggunakan prinsip jambatan Wheatstone, isyarat elektrik yang berubah secara linear dihantar ke blok penguat operasi bersepadu atau pemancar terpencil, dan diproses oleh cip cip tunggal untuk benar-benar mencerminkan nilai suhu objek yang diukur. Pengawal suhu mengeluarkan arahan yang sepadan untuk mengawal suhu objek terkawal.
Termistor PT100 yang biasa digunakan terbahagi kepada dua wayar, tiga wayar, dan empat sistem wayar. Daripada skalanya, dapat dilihat bahawa julat ukurannya agak besar, antara -200 darjah hingga+600 darjah .
Apa yang dipanggil PT100 sebenarnya merujuk kepada nilai rintangannya 100 Ω (ohms) pada standard 0 darjah . Dan apabila suhu jatuh di bawah sifar, nilai rintangannya berkurangan secara beransur-ansur. Nilai rintangan pada -200 darjah ialah kira-kira 18.5 Ω. Dan apabila suhu meningkat dari 0 darjah, nilai rintangannya meningkat. Sebagai contoh, apabila suhu meningkat sebanyak 50 darjah, nilai rintangannya ialah kira-kira 119 Ω (ohms). Pada 100 darjah, nilai rintangannya adalah kira-kira 138 Ω (ohms). Pada 200 darjah, rintangannya adalah kira-kira 176 Ω (ohms), dan pada 600 darjah, rintangannya ialah kira-kira 313 Ω (ohms).
Seperti yang dinyatakan di atas, termistor Cu50 boleh diperolehi, di mana 50 Ω merujuk kepada nilai rintangannya pada 0 darjah . Apabila ia berada pada -50 darjah , nilai rintangannya akan berkurangan daripada 50 Ω kepada 39.2 Ω. Apabila ia meningkat dari 0 darjah kepada 50 darjah, nilai rintangannya akan meningkat kepada 60.7 Ω, dan seterusnya. Pada 150 darjah, nilai rintangannya akan meningkat kepada 82.13 Ω.
Daripada perkara di atas, dapat dilihat bahawa kedua-dua termistor PT100 dan termistor Cu50 mempunyai julat dinamik yang besar dan undang-undang rintangan linear. Apabila ia ditugaskan kepada banyak jenis pengawal suhu untuk mencapai pemerolehan dan kawalan suhu, kesannya adalah baik. Oleh itu, ia digunakan secara meluas dalam peralatan suhu berketepatan tinggi seperti rawatan perubatan, pembuatan motor, penyimpanan sejuk, kawalan industri, pengiraan suhu, pengiraan rintangan jambatan, dan lain-lain, dengan pelbagai aplikasi.
Untuk kemudahan semua orang menggunakan multimeter untuk memeriksa dua jenis perintang haba yang biasa digunakan, Pt100 dan Cu50, berikut adalah jadual skala untuk menghasilkan kedua-dua jenis perintang haba ini untuk perbandingan dan ujian.
