Kaedah penggunaan yang betul dan langkah berjaga-jaga ammeter pengapit

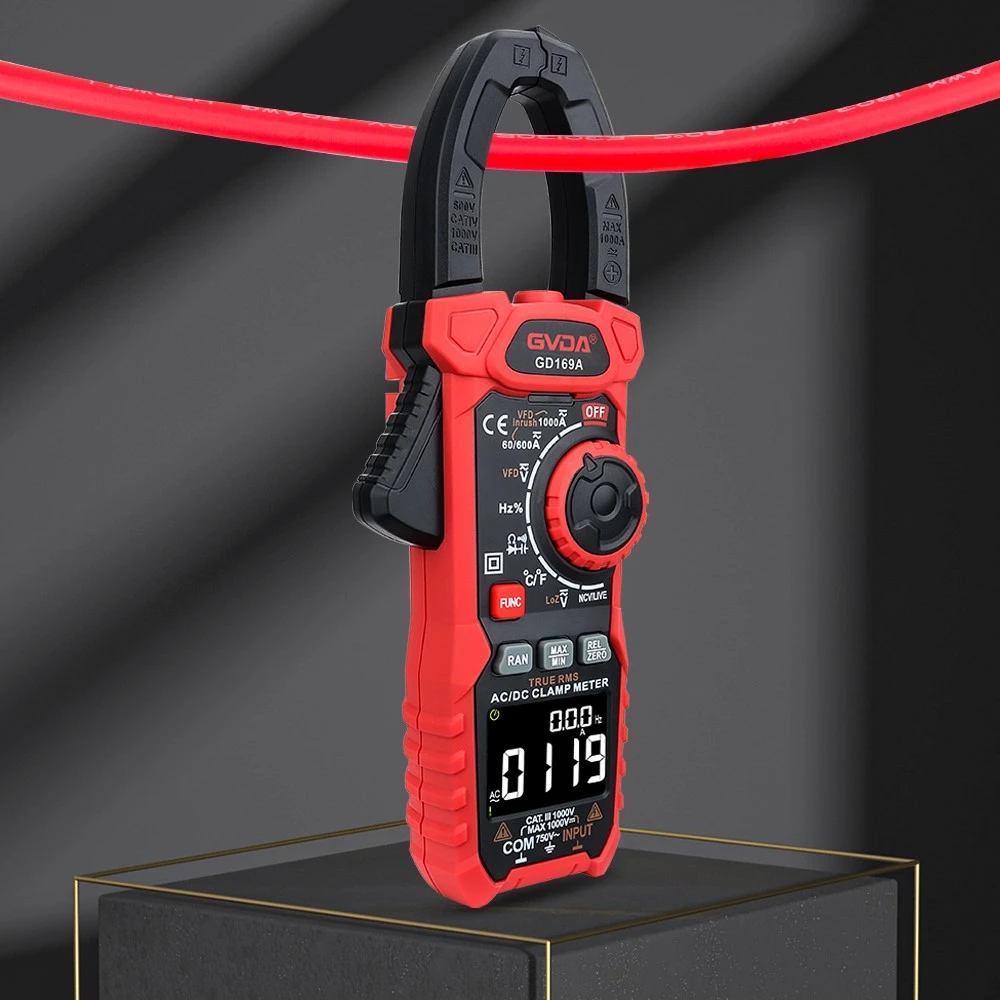

"Clamp meter" dirujuk sebagai "clamp meter", iaitu alat mudah alih yang boleh mengukur secara langsung litar AC tanpa memutuskan talian. Sesetengah meter pengapit menggunakan prinsip penderiaan Dewan dan juga boleh mengukur arus DC.
Meter pengapit boleh diubah menjadi multimeter digital dengan memasangkan petunjuk ujian. Dengan cara ini, meter pengapit bukan sahaja boleh mengukur arus AC dan DC tanpa memutuskan bekalan kuasa, tetapi juga mengukur voltan, rintangan, kapasiti, suhu, dan lain-lain. Kerana meter pengapit lebih praktikal daripada multimeter dan mudah dibawa, ia telah digunakan secara meluas.
prinsip kerja
Bahagian kerja meter pengapit sebenarnya terdiri daripada pengubah arus jenis terbuka dan ammeter. Apabila wayar yang diuji melalui pengubah arus, medan magnet yang dihasilkan oleh arus wayar yang diuji akan mendorong arus pada pengubah semasa, dan kemudian memaparkannya melalui ammeter. Semakin besar arus wayar yang diuji, semakin kuat medan magnet yang dihasilkan, jadi semakin besar arus teraruh pada pengubah arus, semakin besar bacaan ammeter.
Arahan:
1. Periksa sama ada rupa meter pengapit sangat rosak, dan sama ada rahang boleh ditutup rapat. (Jika rupanya rosak, ia dilarang sama sekali untuk digunakan)
2. Pilih julat yang sesuai mengikut arus wayar yang sedang diuji (jika anda tidak mengetahui arus, gunakan gear terbesar untuk mengukurnya dahulu, dan kemudian tukar ke gear yang sepadan)
3. Buka rahang dan letakkan wayar di bawah ujian ke tengah rahang. (Perhatikan bahawa wayar tidak perlu ditanggalkan) Kemudian lepaskan jari anda dan biarkan meter pengapit tertutup secara automatik
4. Membaca
5. Selepas bacaan selesai, buka rahang, keluarkan wayar untuk diuji, dan letakkan gear dalam keadaan tertutup.
Notis:
1. Apabila mengukur arus, ukur arus satu wayar atau fasa yang sama pada satu masa.
Jika dua wayar diukur pada satu masa, hasil yang diukur ialah jumlah arus kedua-dua wayar. (Nota: Arus bukan sahaja mempunyai magnitud tetapi juga arah; jika arah arus bertentangan, maka jumlah arus ialah penolakan dua nilai semasa)
Sebagai contoh: apabila anda mengukur wayar neutral dan hidup mentol lampu pada masa yang sama, kerana arus sifar dan wayar hidup adalah sama dalam magnitud dan bertentangan arah, medan magnet yang dijana akan dibatalkan sepenuhnya. Jadi hasil yang diukur hendaklah sifar.
Jika hasil yang diukur bukan sifar, ini bermakna arus wayar neutral dan wayar hidup lampu tidak sama, dan arus wayar neutral atau wayar hidup lampu mengalir ke tempat lain. Contohnya: kebocoran.
Transformer jujukan sifar dalam peranti perlindungan kebocoran adalah berdasarkan prinsip ini untuk menilai sama ada peralatan itu kebocoran.
