Prinsip Reka Bentuk Voltan Tetap/Output Semasa Montek Monolitik Bekalan Kuasa Monolitik

Jun 30, 2025

Prinsip Reka Bentuk Voltan Tetap/Output Semasa Montek Monolitik Bekalan Kuasa Monolitik



Cirinya mempunyai dua gelung kawalan, satu adalah gelung kawalan voltan dan yang lain adalah gelung kawalan semasa. Apabila arus output kecil, gelung kawalan voltan berkuatkuasa dan mempunyai ciri penstabilan, yang bersamaan dengan sumber voltan yang malar; Apabila pendekatan semasa output atau mencapai nilai yang dinilai, IO dikekalkan berterusan melalui gelung kawalan semasa, dan ia menjadi sumber semasa yang tetap sekali lagi. Bekalan kuasa ini amat sesuai untuk pengecas bateri dan pemandu motor khas. Berikut ini memperkenalkan rendah - kos voltan berterusan/bekalan kuasa penukaran output semasa, yang gelung kawalan semasa terdiri daripada transistor, dengan litar mudah, kos rendah, dan pengeluaran mudah.


Prinsip kerja voltan tetap/bekalan kuasa penukaran output semasa berterusan
Litar 5V, 1A voltan tetap/bekalan kuasa output semasa pemalar ditunjukkan dalam Rajah 1. Ia mengamalkan bekalan kuasa penukaran Top200Y (IC1) dan dilengkapi dengan optokoper linear PC817A (IC2). Voltan input AC U dari 85V hingga 256V melalui penapis EMI L2 dan C6, jambatan penerus (BR), dan kapasitor penapisan input (C1) untuk mendapatkan UI voltan tinggi DC kira -kira 82V hingga 375V, yang kemudiannya disambungkan ke longkang Top200y melalui penggulungan utama. Litar perlindungan pengapit longkang yang terdiri daripada VDZ1 dan VD1 mengehadkan voltan puncak yang dibentuk oleh induktansi kebocoran tinggi - transformer kekerapan dalam julat * *. VDZ1 mengamalkan penindas voltan sementara BZY97-C200, dengan voltan pengapit Ub =200 v. VD1 menggunakan UF4005 jenis diod pemulihan ultrafast. Voltan sekunder diperbetulkan dan ditapis oleh VD2 dan C2, dan kemudian ditapis oleh L1 dan C3 untuk mendapatkan output +7.5 V. VD2 menggunakan diod 3a/70v Schottky. Voltan output penggulungan maklum balas diperbetulkan dan ditapis oleh VD3 dan C4 untuk mendapatkan voltan maklum balas UFB =26 V, yang memberikan voltan bias kepada phototransistor. C5 adalah kapasitor pintasan yang juga berfungsi sebagai kapasitor pampasan frekuensi dan menentukan kekerapan restart automatik. R2 adalah beban palsu untuk penggulungan maklum balas, yang boleh mengehadkan voltan maklum balas UFB daripada meningkat apabila dibongkar.

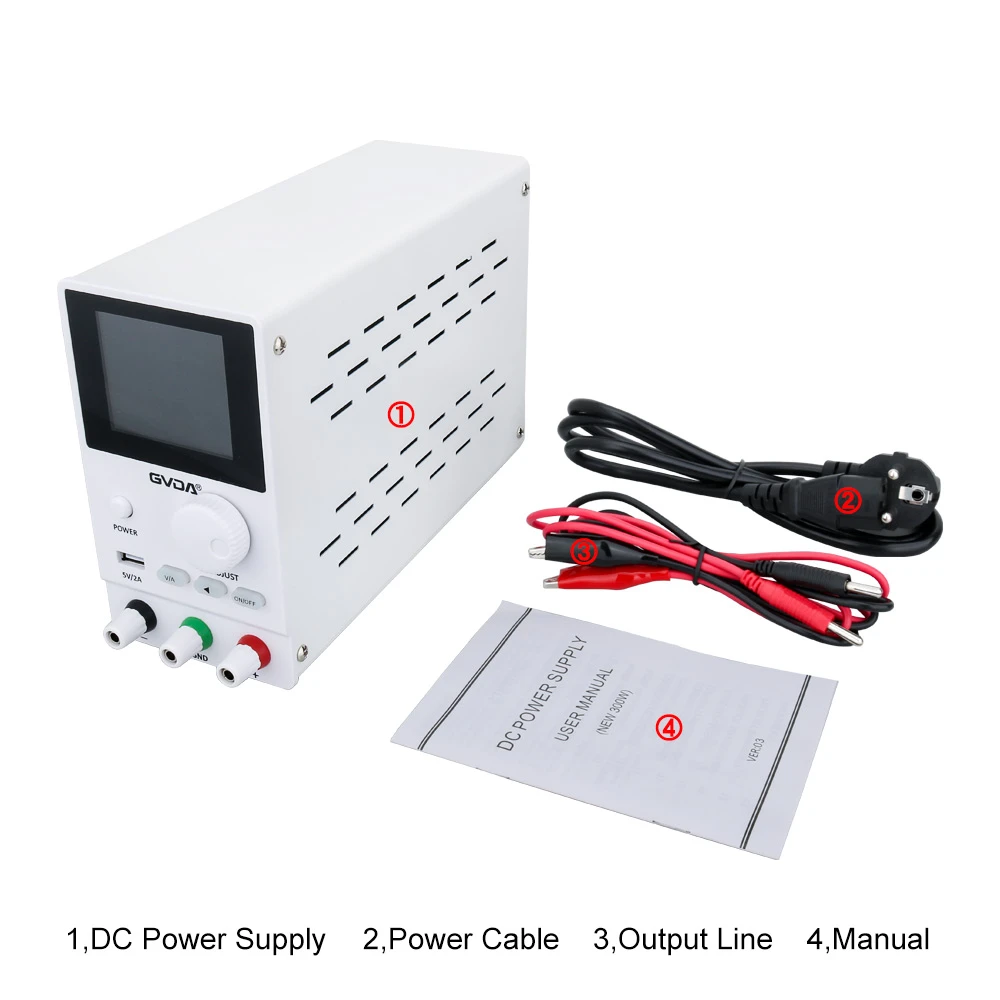

Variable LAB power source
