Anggaran pembesaran mikroskop optik
Mikroskop optik boleh dikategorikan kepada mikroskop penglihatan badan, mikroskop ortogon dan mikroskop terbalik, yang digunakan secara meluas dalam pelbagai bidang seperti biologi, sains bahan, mineral, keselamatan makanan, dll. Resolusi muktamad mikroskop optik adalah terhad kepada 2{{ 5}}0 nm. Oleh kerana sumber cahaya dan medium pengisian yang digunakan dalam mikroskop optik, resolusi muktamad mikroskop optik boleh serendah 200 nm, dan objek yang lebih kecil daripada 200 nm perlu diperhatikan dengan jelas menggunakan mikroskop confocal laser, mikroskop pendarfluor resolusi super, pengimbasan. mikroskop elektron, dan mikroskop daya atom. Kesan pembesaran mikroskop optik pada objek bukanlah pembesaran keseluruhan kawasan objek, tetapi pembesaran panjang atau lebar objek. Biasanya, mata manusia boleh membezakan objek terkecil dalam julat jarak visual ialah 0.1-0.3 mm, jadi dalam penggunaan sebenar mikroskop optik untuk memerhati objek, berapa kali pembesaran objek boleh menggunakan mata manusia untuk memerhati dengan jelas? Artikel ini memberikan anggaran mudah pembesaran mikroskop optik.
Pembesaran mikroskop optik, terdapat dua kaedah pengiraan:
(1) pembesaran optik. Pembesaran optik merujuk kepada kanta mata dari mikroskop untuk memerhatikan kesan objek diperbesarkan, hasil pembesaran kita panggil pembesaran optik. Pengiraan pembesaran optik adalah agak mudah, adalah pembesaran kanta objektif × pembesaran kanta mata. Untuk mengira pembesaran stereomikroskop, contohnya, pembesar berterusan ialah 0.7 - 4.5, kanta mata ialah 10 kali, maka pembesaran stereomikroskop ini ialah 7 - 45 kali. Jika mikroskop mempunyai kanta objektif dan kanta mata, maka jumlah pembesaran mikroskop diperolehi dengan meletakkan terus pembesaran kanta objektif × pembesaran kanta mata.

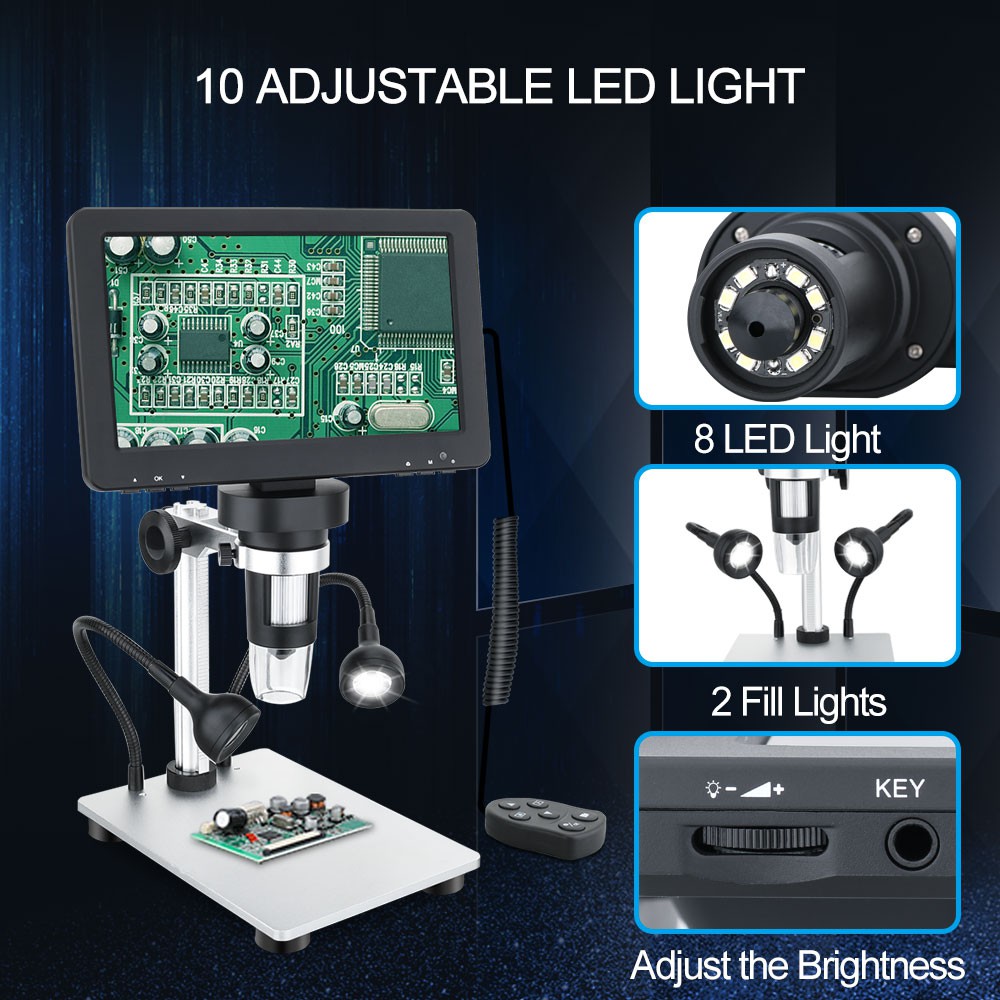

(2) Pembesaran digital. Pembesaran digital biasanya merujuk kepada pembesaran objek selepas pengimejan peranti luaran. Pada masa ini, terdapat lebih banyak mikroskop trinokular di pasaran, melalui CCD yang disambungkan ke komputer, monitor LCD dan peralatan pengimejan lain untuk pemerhatian pengimejan. Berapa kali objek dibesarkan selepas sambungan ini ke peralatan luaran? Dua kaedah pengiraan diberikan.
(a) Jika terdapat data yang tepat mengenai saiz sebenar objek yang diperhatikan, maka ia boleh dikira dengan formula: pembesaran sebenar objek=saiz diperbesarkan objek / saiz sebenar objek objek. Jika saiz sebenar objek ialah 2 μm, selepas pengimejan pada monitor, anda boleh mengambil pembaris untuk mengukur panjang objek yang diimej. Jika panjang objek yang diukur ialah 2 mm, maka objek itu dibesarkan 1000 kali.
(b) Jika anda tidak mempunyai idea yang jelas tentang saiz objek, maka anda boleh mengiranya menggunakan formula berikut.
Pembesaran digital=Pembesaran kanta objektif × {25.4 × saiz skrin (inci) / panjang pepenjuru CCD} × pembesaran gelang penyambung
Penerangan tentang parameter dalam formula:
--Pembesaran kanta objektif merujuk kepada pembesaran kanta objektif mikroskop yang digunakan, seperti 5x, 10x, 20x, dsb;
{{0}}Pembesaran gelang penyambung merujuk kepada pembesaran antara muka trinokular, biasanya 1x, tetapi juga 0.35,0.5x;
--25.4 x saiz skrin, ialah saiz skrin ditukar kepada mm, 1 inci=25.4 mm;
-- Panjang pepenjuru CCD merujuk kepada saiz cip CCD, biasanya 1/3 inci, 1/2 inci atau 2/3 inci, sepadan dengan panjang 6 mm, 8 mm atau 11 mm, masing-masing.
Nota: Nilai yang dikira oleh formula pembesaran digital juga perlu mengambil kira bilangan piksel pada skrin apabila digunakan dalam amalan. Jika bilangan piksel rendah, sukar juga untuk memerhati objek bersaiz lebih kecil.
Contoh pengiraan:
(1) Pemerhatian mikroskop metalografi pateri pada papan litar
Parameter mikroskop: pembesaran objektif ialah 20 kali, pembesaran kanta mata ialah 10 kali, antara muka trinokular ialah 1 kali, pepenjuru CCD ialah 1/3 inci, dan saiz monitor ialah 19 inci.
Pembesaran optik=pembesaran kanta objektif x pembesaran kanta mata=20 x 10=200 kali
Pembesaran digital=pembesaran kanta objektif × {25.4 × saiz skrin (inci) / panjang pepenjuru CCD } × pembesaran gelang sambungan=20 × {25.4 × 19/6} × {{ 8}}.67 kali
