Cara meter berbilang dan meter pengapit berfungsi untuk mengesan arus

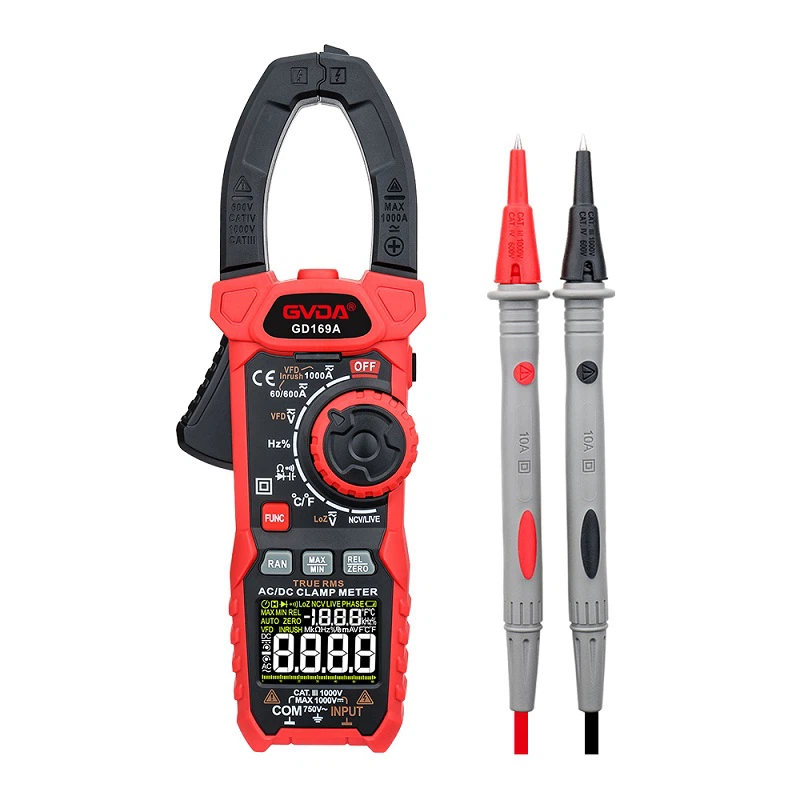

Fungsi utama dan prinsip kerja meter pengapit
Ciri yang paling menonjol bagi meter pengapit ialah angkup yang boleh dibuka di hadapan, yang boleh dengan mudah dimasukkan ke dalam wayar untuk mengukur arus dalam gelung, supaya tidak perlu memusnahkan atau menukar garisan asal, dan ia boleh mengukur arus yang besar. Multimeter juga mempunyai fungsi pengukuran arus, jadi apakah perbezaan antaranya dengan meter pengapit untuk mengukur arus? Pertama sekali, mari kita fahami prinsip dan perbezaan antara arus pengesanan multimeter dan arus pengesanan meter pengapit.
Prinsip multimeter mengukur arus
Apabila multimeter mengukur arus, adalah perlu untuk memutuskan litar yang sedang diuji dan menyambungkan multimeter secara bersiri untuk mengukur arus. Melalui litar pengesan arus di dalam multimeter, dapat dilihat bahawa gear semasa sebenarnya adalah perintang dengan nilai rintangan yang sangat kecil di dalam multimeter. Apabila arus mengalir melalui perintang ini, penurunan voltan akan dihasilkan padanya, kerana nilai rintangan ditentukan. , selagi voltan pada perintang diukur, arus melalui perintang boleh dikira mengikut formula, kerana perintang disambungkan secara bersiri dalam gelung, jadi arus yang mengalir melaluinya adalah arus gelung yang sedang diuji. .
Oleh itu, litar pengukuran semasa dalam multimeter, termasuk banyak litar pengukuran semasa dalam instrumen, diukur dengan menukarkan arus kepada voltan melalui shunting rintangan. Pemilihan nilai rintangan rintangan ini juga diperlukan. Jika nilai rintangan terlalu besar, penurunan voltan yang dihasilkan apabila arus melalui rintangan akan menjadi besar. Di satu pihak, semakin besar nilai rintangan, semakin besar penggunaan kuasa yang dihasilkan pada arus yang sama, yang akan menjadikan rintangan haba, jadi memandangkan kedua-dua isu ini, semakin kecil nilai rintangan, lebih baik.
Walau bagaimanapun, nilai rintangan tidak boleh terlalu kecil. Jika rintangan terlalu kecil, kejatuhan voltan yang dihasilkan apabila arus mengalir akan menjadi lebih kecil. Ini akan mempunyai keperluan tertentu untuk litar pengukuran seterusnya, kerana voltan yang terlalu rendah perlu dikuatkan sebelum ia dapat dikesan oleh litar.
Kelemahan multimeter mengukur arus
Ia boleh dilihat daripada kaedah dan prinsip multimeter untuk mengesan arus bahawa multimeter perlu disambung secara bersiri dalam litar yang diuji semasa mengukur arus, yang tidak sesuai dalam sesetengah litar yang tidak boleh dimatikan dan diukur. Titik lain ialah julat pengukuran arus multimeter, biasanya Julat pengukuran maksimum arus multimeter biasanya 10A atau 20A, dan untuk mengelakkan perintang pengesan arus dalaman daripada pemanasan, multimeter tidak dibenarkan mengukur arus besar untuk masa yang lama. Untuk pengukuran arus besar, bukan mudah untuk multimeter biasa dicapai.
Prinsip meter pengapit mengukur arus
Prinsip kerja meter pengapit untuk mengukur arus pada asasnya adalah sama seperti pen pelbagai guna untuk mengukur arus. Perbezaannya ialah meter pengapit tidak secara langsung mengesan voltan pada perintang shunt, tetapi menggunakan pengubah arus. Transformer sebenarnya adalah aplikasi pengubah, yang boleh mengubah arus mengikut nisbah tertentu. Selepas pengubah semasa disambungkan kepada beban, primernya bersamaan dengan satu pusingan, dan sekunder ialah bilangan lilitan di dalam meter pengapit. Dengan cara ini, arus dikurangkan mengikut nisbah tertentu, jadi pengubah semasa adalah bersamaan dengan A pengubah langkah naik, litar di dalam meter pengapit boleh mengira arus yang diukur dengan mengesan voltan pada bahagian sekunder pengubah.
Oleh itu, berbanding dengan multimeter, meter pengapit tidak perlu menukar litar semasa mengukur arus, dan boleh mengukur arus yang lebih besar, seperti arus beban induktif seperti motor. Walau bagaimanapun, kerana pengubah semasa digunakan di dalam meter pengapit, mengikut prinsip kerja pengubah, ia tidak boleh melepasi arus terus. Jadi meter pengapit benar-benar tidak boleh mengukur arus DC? Malah, meter pengapit boleh mengukur arus DC, tetapi ia tidak menggunakan pengubah arus.
Clamp Meter Mengukur Prinsip Arus DC
Oleh kerana DC tidak dapat menghasilkan perubahan dalam fluks magnet, meter pengapit tidak boleh mengukur arus DC jika ia menggunakan pengubah arus. Transformer digunakan untuk mengukur arus AC, yang dipanggil transformer elektromagnet, manakala meter pengapit untuk mengukur arus DC menggunakan sensor lain-Dewan sensor.
Prinsip menggunakan sensor Hall untuk mengukur arus DC ialah: apabila arus mengalir melalui wayar, medan magnet (serupa dengan elektromagnet) akan dihasilkan, dan medan magnet ini adalah berkadar dengan magnitud arus. Selepas angkup meter pengapit mengumpul medan magnet yang dihasilkan oleh wayar, ia dikesan oleh elemen Dewan yang terletak di angkup. Elemen Hall ialah elemen sensitif magnetik, yang menukar medan magnet kepada output isyarat voltan, dan isyarat voltan dikuatkan oleh litar Selepas pemprosesan, arus beban boleh dipaparkan. Kebanyakan meter pengapit semasa adalah dwiguna AC dan DC, dan bahagian dalam juga mengandungi pengubah elektromagnet dan penderia Hall untuk mengesan arus AC dan arus DC masing-masing.
Perbezaan Antara Clamp Meter dan Multimeter
Seperti yang dinyatakan di atas, fungsi utama meter pengapit adalah untuk mengesan arus. Berbanding dengan multimeter, meter pengapit lebih mudah digunakan untuk mengesan arus, dan julat pengukuran jauh lebih besar daripada multimeter, tetapi terdapat satu titik, Meter pengapit tidak dapat dipaparkan secara normal apabila mengukur arus kecil (seperti arus kecil beberapa ratus miliampere), dan ketepatan pengukurannya tidak sebaik multimeter.
Perbezaan kedua ialah kerana fungsi utama meter pengapit adalah untuk mengesan arus, ia tidak sebaik multimeter dalam fungsi lain. Walaupun banyak meter pengapit kini mengintegrasikan banyak fungsi multimeter, seperti pengukuran voltan, pengukuran rintangan, pengukuran frekuensi, pengukuran suhu, dll., secara amnya, fungsi ini selain daripada pengukuran semasa tidak setanding dengan multimeter. Dan ketepatan gear pengukuran ini secara amnya lebih teruk daripada multimeter.
Secara ringkasnya, meter pengapit dan multimeter mempunyai fokus dan persekitaran penggunaan yang berbeza. Jika ia digunakan untuk mengukur arus, terutamanya arus besar, meter pengapit adalah pilihan pertama; Jika ketepatan mempunyai keperluan tertentu, anda perlu memilih multimeter. Oleh itu, kedua-dua instrumen ini boleh dipilih mengikut keperluan sebenar, atau boleh dipilih pada masa yang sama mengikut persekitaran penggunaan.
