Bagaimana untuk menggunakan multimeter untuk mengesan komponen elektronik biasa?
Setiap kali papan litar tidak dapat beroperasi mengikut keadaan biasa, selepas memeriksa litar dan tiada masalah, besar kemungkinan komponen elektronik rosak ketika ini. Jika anda ingin membaikinya, anda mesti mencari komponen yang bermasalah dan menggantikannya, tetapi komponen yang bermasalah ditemui Ia adalah kerja teknikal dan mempunyai kemahiran tertentu. Hari ini saya akan mengajar anda cara menggunakan multimeter untuk mengesan beberapa komponen elektronik yang biasa digunakan.
Pengesanan rintangan
Cara paling langsung untuk mengesan rintangan adalah dengan menggunakan fail rintangan multimeter untuk mengukur. Secara amnya, saiz rintangan akan ditandakan pada rintangan. Pilih fail rintangan yang sesuai dan sambungkan petunjuk ujian merah dan hitam ke kedua-dua hujungnya. Kalau dekat bacaan tu biasalah kalau tak rosak. Semasa membuat rintangan, berhati-hati agar tidak menyentuh petunjuk ujian merah dan hitam dengan kedua-dua tangan. Ia tidak berbahaya, tetapi untuk memastikan ketepatan ukuran rintangan. Tidak mengapa untuk menyentuh salah satu petunjuk ujian dengan tangan anda.

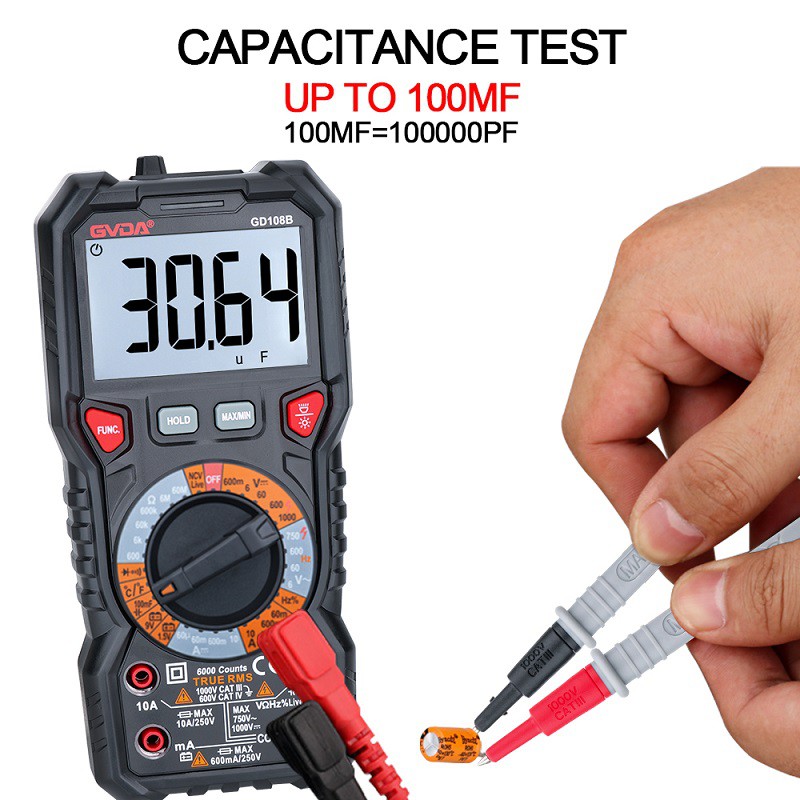

Pengesanan Kapasitor Tetap
Selain menggunakan multimeter untuk memilih julat blok kapasitans yang sesuai untuk mengukur nilai kapasitans, anda juga boleh menggunakan fail rintangan untuk mengukur. Semasa mengukur, pilih fail rintangan yang sesuai. Gunakan dua petunjuk ujian untuk menyambungkan dua pin kapasitor. Nilai rintangan hendaklah tidak terhingga. Jika Jika nilai rintangan ialah 0, kapasitor rosak.
Pengesanan Kapasitor Elektrolitik
Kaedah pengukuran kapasitor elektrolitik adalah sedikit berbeza daripada kapasitor tetap. Sudah tentu, anda boleh memilih untuk menggunakan blok kapasitif untuk mengesan. Semua orang tahu ini. Biar saya bercakap tentang kaedah menggunakan blok elektrik untuk mengukur. Mula-mula, pilih fail rintangan yang sesuai, dan petunjuk ujian merah dan petunjuk ujian hitam masing-masing menyentuh kapasitor. Dua kutub, pada masa ini, nilai yang dipaparkan akan meningkat daripada {{0}} sehingga simbol limpahan 1 dipaparkan. Jika ia sentiasa memaparkan 0, ia bermakna bahawa kapasitor adalah litar pintas di dalam. Jika ia sentiasa memaparkan 1, ia bermakna kapasitor terbuka. Perlu diingatkan bahawa apabila mengukur, kerana kapasitor elektrolitik mempunyai kutub positif dan negatif, ia tidak boleh diterbalikkan di sini. Biasanya, petunjuk ujian merah disambungkan ke anod kapasitor (yang mempunyai kaki panjang), dan petunjuk ujian hitam disambungkan ke katod kapasitor (yang mempunyai kaki pendek). , multimeter penunjuk adalah sebaliknya.
Pengesanan induktansi
Pilih juga gear rintangan multimeter, dan sambungkan petunjuk ujian ke kedua-dua hujung induktor. Jika nilai rintangan yang diukur adalah sifar, induktor adalah litar pintas secara dalaman. Dalam keadaan biasa, rintangan DC bagi induktor yang diukur adalah sama dengan diameter dawai enamel yang digunakan untuk menggulung gegelung induktor, dan gegelung penggulungan wayar. Nombor itu mempunyai hubungan langsung, selagi nilai rintangan boleh diukur, induktansi boleh dianggap normal.
Pengesanan diod
Laraskan multimeter pada gear diod pengesanan, sambungkan anod diod dengan petunjuk ujian merah, dan sambungkan katod diod dengan petunjuk ujian hitam. Jika kejatuhan voltan diod dipaparkan pada skrin paparan (biasanya {{0}}.5 untuk tiub silikon dan 0.2 untuk tiub germanium), ini bermakna diod adalah biasa. Gantikan petunjuk ujian, jika paparan menunjukkan 1, ia adalah perkara biasa, jika tidak, ia rosak, jika kedua-dua keputusan ujian adalah 0 atau 1, bermakna diod itu rosak.
Pengesanan LED
Laraskan juga multimeter digital pada blok diod pengesanan, sentuh anod diod pemancar cahaya dengan petunjuk ujian merah, dan sentuh katod diod pemancar cahaya dengan petunjuk ujian hitam (sama seperti diod di atas), jika nampak glowing maksudnya normal kalau tak rosak.
