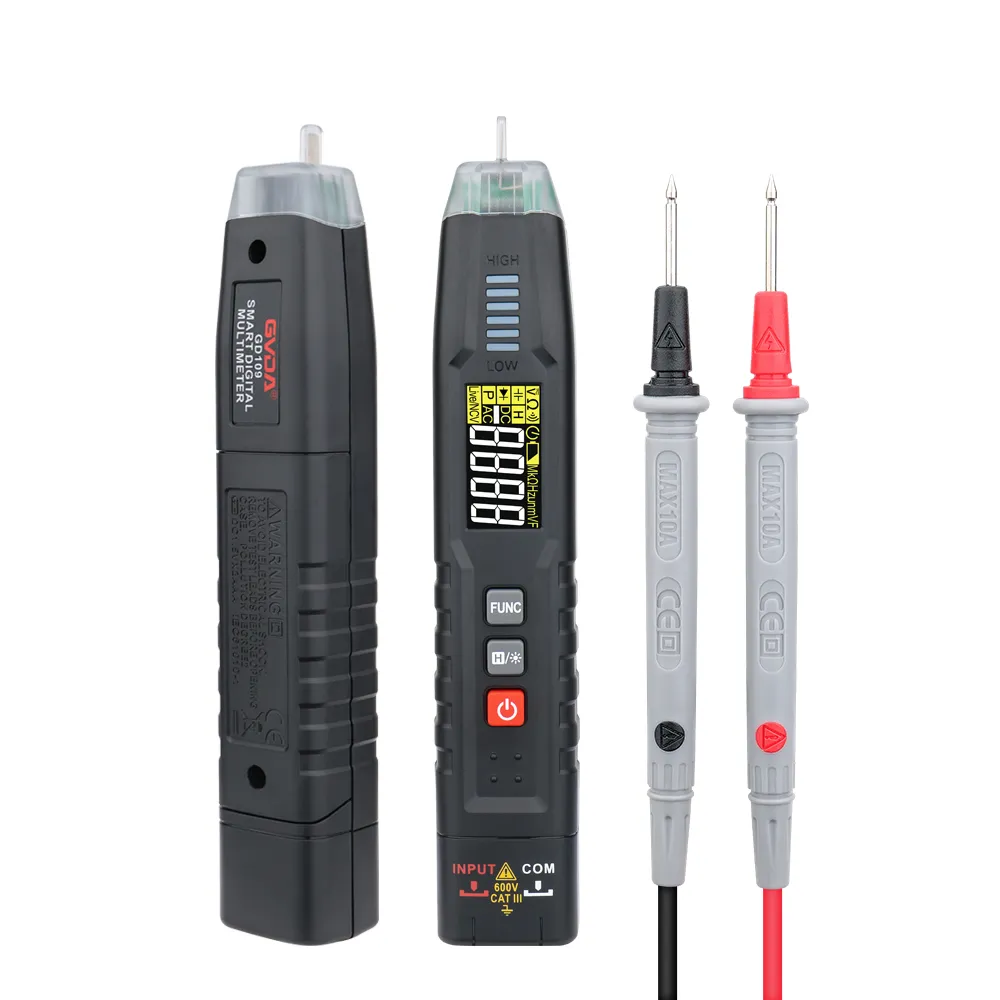

Cara menggunakan multimeter untuk mengesan penyongsang
Semasa penyelenggaraan harian penyongsang, pelbagai masalah sering dihadapi, seperti masalah litar persisian, tetapan parameter atau kegagalan mekanikal. Jika penyongsang gagal, bagaimana untuk menentukan bahagian mana masalah adalah masalah diperkenalkan secara ringkas di sini.
ujian statik
1. Uji litar penerus dan cari terminal P dan N bagi bekalan kuasa DC dalaman penukar frekuensi. Laraskan multimeter kepada rintangan Ohm rintangan dan pada asasnya seimbang. Sebaliknya, sambungkan rod meter hitam ke terminal P, dan rod meter merah ke R, S, dan T dalam urutan, dan akan ada nilai rintangan yang hampir dengan infiniti. Sambungkan rod meter merah ke terminal N dan ulangi langkah di atas, dan anda akan mendapat hasil yang sama. Jika terdapat keputusan berikut, boleh ditentukan bahawa litar tidak normal,
A. Rintangan tiga fasa tidak seimbang, yang boleh menunjukkan bahawa jambatan penerus rosak.
B. Apabila rod meter merah disambungkan ke terminal P, rintangan adalah tidak terhingga, dan boleh disimpulkan bahawa jambatan penerus rosak atau perintang permulaan rosak.
2. Untuk menguji litar penyongsang, sambungkan rod meter merah ke terminal P, dan sambungkan rod meter hitam ke U, V, dan W masing-masing. Harus ada rintangan berpuluh-puluh ohm, dan rintangan setiap fasa pada dasarnya adalah sama. Fasa terbalik sepatutnya tidak terhingga. Sambungkan rod meter hitam ke terminal N dan ulangi langkah di atas untuk mendapatkan hasil yang sama. Jika tidak, kerosakan modul penyongsang boleh ditentukan. 2. Ujian dinamik Hanya selepas keputusan ujian statik adalah normal, ujian dinamik, iaitu kuasa pada mesin ujian, boleh dilakukan. Perkara berikut mesti diperhatikan sebelum dan selepas dihidupkan:
1) Sebelum menghidupkan, anda mesti mengesahkan sama ada voltan input adalah betul. Menyambungkan bekalan kuasa 380V ke penyongsang 220V akan menyebabkan letupan (letupan kapasitor, varistor, modul, dll.).
2) Periksa sama ada setiap port siaran penukar frekuensi disambungkan dengan betul dan sama ada sambungannya longgar. Sambungan yang tidak normal kadangkala boleh menyebabkan penukar frekuensi tidak berfungsi, dan dalam kes yang serius, ia boleh menyebabkan mesin rosak.
3) Selepas menghidupkan, mengesan kandungan paparan kerosakan dan mula-mula tentukan kerosakan dan puncanya.
4) Jika tiada kerosakan dipaparkan, periksa dahulu sama ada terdapat sebarang kelainan pada parameter, dan selepas menetapkan semula parameter, mulakan penyongsang tanpa beban (tanpa menyambungkan motor), dan uji nilai voltan keluaran tiga fasa U, V, dan W. Jika kehilangan fasa, ketidakseimbangan tiga fasa, dsb. berlaku, modul atau papan pemandu rosak.
5). Apabila voltan keluaran adalah normal (tiada kehilangan fasa, keseimbangan tiga fasa), lakukan ujian beban. Apabila menguji, adalah lebih baik untuk menguji pada beban penuh.
Diagnosis kesalahan
1. Kerosakan pada modul penerus biasanya disebabkan oleh voltan grid atau litar pintas dalaman. Selepas menghapuskan litar pintas dalaman, gantikan jambatan penerus. Apabila mengendalikan kerosakan di tapak, anda harus menumpukan pada memeriksa keadaan grid kuasa pengguna, seperti voltan grid, sama ada terdapat mesin kimpalan dan peralatan lain yang mencemarkan grid.
2. Kerosakan pada modul penyongsang secara amnya disebabkan oleh kerosakan pada motor atau kabel dan kegagalan litar pemacu. Selepas membaiki litar pemacu dan mengukur bentuk gelombang pemacu dalam keadaan baik, gantikan modul. Selepas menggantikan papan pemandu semasa perkhidmatan di tapak, perhatian juga mesti diberikan untuk memeriksa motor dan kabel penyambung. Selepas mengesahkan bahawa tiada kesalahan, jalankan penyongsang.
3. Tiada paparan selepas menghidupkan kuasa biasanya disebabkan oleh kerosakan pada bekalan kuasa pensuisan atau kerosakan pada litar pengecasan lembut, menyebabkan tiada kuasa DC dalam litar DC. Sebagai contoh, perintang permulaan rosak, atau panel mungkin rosak.
4. Voltan lampau atau undervoltage yang dipaparkan selepas menghidupkan kuasa biasanya disebabkan oleh kehilangan fasa input, penuaan litar dan kelembapan pada papan litar. Ketahui litar pengesan voltan dan titik pengesanannya, dan gantikan komponen yang rosak.
5. Jika litar pintas arus lebih atau pembumian dipaparkan selepas dihidupkan, ia biasanya disebabkan oleh kerosakan pada litar pengesan semasa. Seperti elemen Dewan, penguat operasi, dsb.
6. Arus lebih pada paparan permulaan biasanya disebabkan oleh kerosakan pada litar pemacu atau modul penyongsang.
7. Voltan keluaran tanpa beban adalah normal, tetapi selepas memuatkan, ia memaparkan beban lampau atau lebihan arus. Keadaan ini biasanya disebabkan oleh tetapan parameter yang tidak betul atau penuaan litar pemacu atau kerosakan modul.
