Cara menggunakan dan langkah berjaga-jaga untuk pengapit ammeter
Ammeter AC jenis pengapit terutamanya terdiri daripada alat pengubah semasa dan sistem penerus. Konduktor pembawa arus yang diukur adalah bersamaan dengan belitan utama pengubah arus. Pada teras besi adalah penggulungan sekunder pengubah semasa. Penggulungan sekunder disambungkan kepada instrumen sistem penerus. Mengikut nisbah perubahan tertentu antara belitan primer dan belitan sekunder pengubah semasa, instrumen penerus memaparkan nilai semasa litar yang sedang diuji.
Meter AC dan DC jenis pengapit ialah alat elektromagnet. Wayar pembawa arus yang diukur diletakkan di dalam rahang dan berfungsi sebagai gegelung pengujaan. Fluks magnet membentuk gelung dalam teras. Mekanisme pengukuran elektromagnet terletak di tengah-tengah jurang teras besi dan dipesongkan oleh medan magnet untuk mendapatkan bacaan. Oleh kerana pesongannya tidak dipengaruhi oleh arus pengukuran, arus AC dan DC boleh diukur.
Cara menggunakan pengapit ammeter

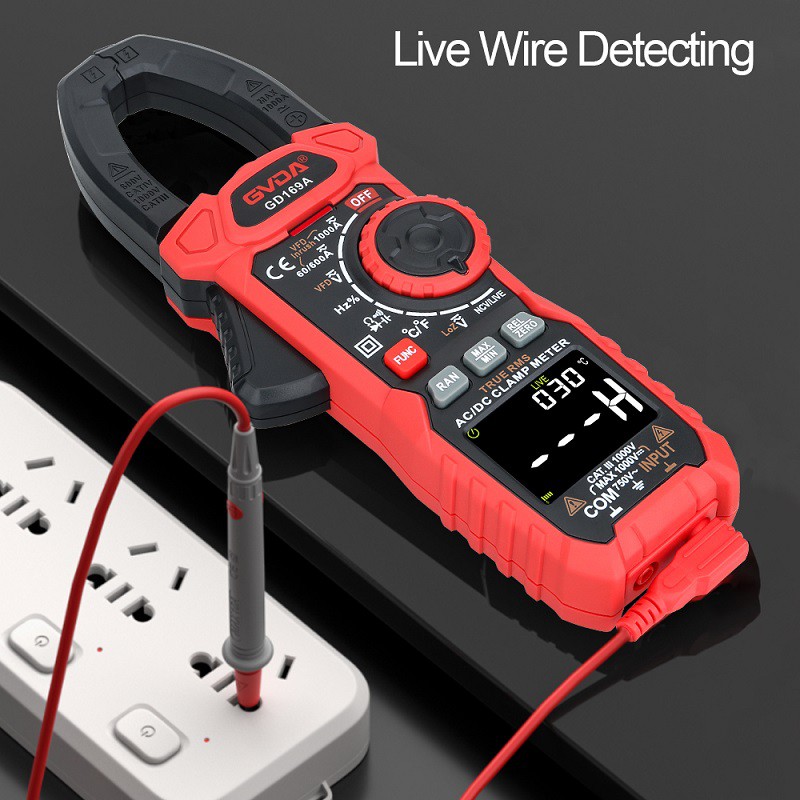

Untuk mengukur arus, hanya kepitkan surih yang anda ingin ukur ke dalam teras ammeter klip-on dan baca bacaan pada paparan digital atau papan penunjuk. Ia mudah digunakan. Hanya ketatkan garis pengukur. Walau bagaimanapun, dengan penggunaan ammeter pengapit digital yang meluas, banyak fungsi telah ditambah pada ammeter pengapit, seperti voltan, suhu, rintangan, dll. (kadang-kadang dipanggil multimeter pengapit, seperti yang ditunjukkan dalam gambar di sebelah kanan, terdapat dua soket kuar pada instrumen) . Fungsi yang berbeza boleh dipilih dengan memusingkan butang, dan penggunaannya adalah serupa dengan multimeter digital biasa. Sila rujuk penerangan yang sepadan untuk maksud beberapa butang fungsi khas.
Apabila menggunakan ammeter pengapit, anda harus memberi perhatian kepada isu berikut:
Apabila arus yang diukur adalah kecil, wayar pembawa arus boleh digulung beberapa kali dan dimasukkan ke dalam pengapit untuk pengukuran. Walau bagaimanapun, nilai semasa sebenar boleh diperolehi dengan membahagikan bacaan dengan bilangan gegelung. Selepas pengukuran selesai, letakkan suis pelarasan pada kedudukan julat maksimum (atau kedudukan mati) untuk kegunaan selamat pada masa akan datang.
Jangan tukar gear semasa pengukuran.
Ambil perhatian bahawa voltan pada litar hendaklah lebih rendah daripada nilai terkadar ammeter pengapit. Jangan gunakan ammeter pengapit untuk mengukur arus litar voltan tinggi, jika tidak, ia boleh menyebabkan kemalangan atau kejutan elektrik dengan mudah.
