Cara menggunakan osiloskop digital dan soalan lazim

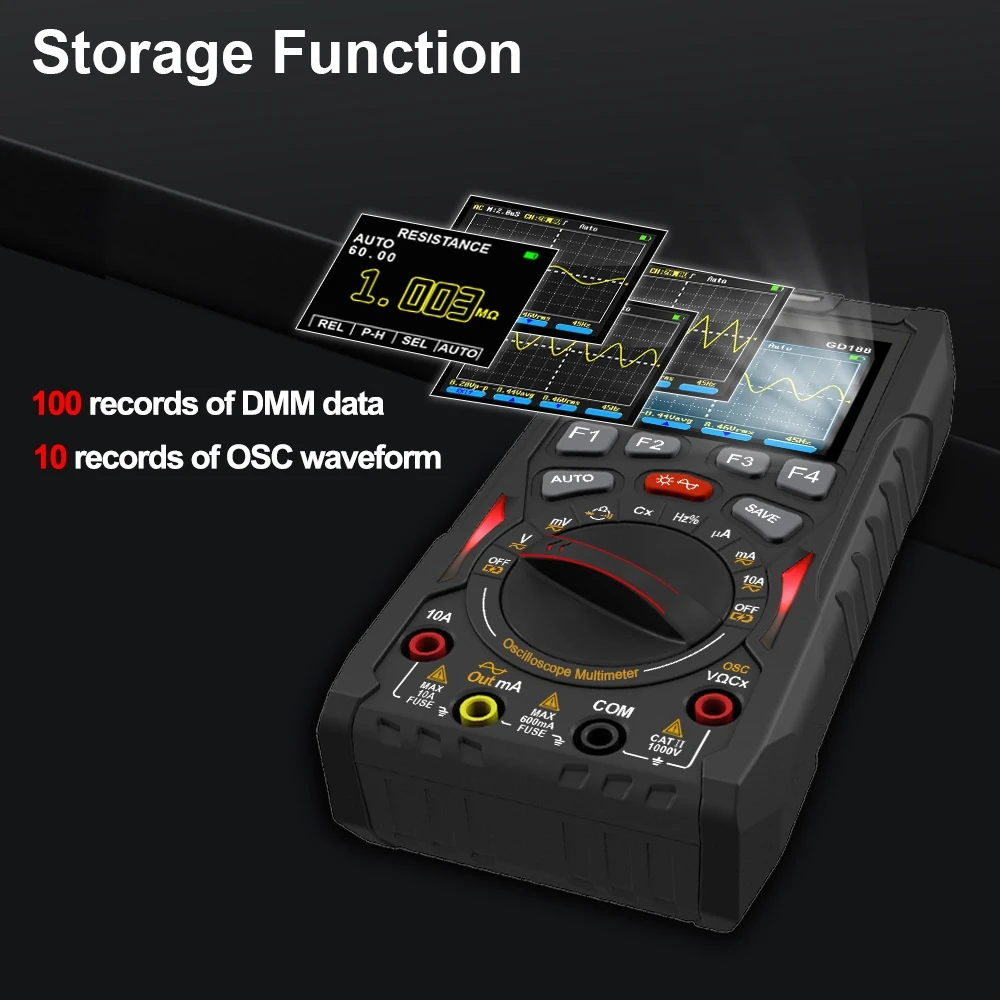

Cara menggunakan osiloskop
1. Dapatkan garis dasar: Apabila pengendali menggunakan osiloskop tanpa manual arahan, dia mesti mendapatkan garis dasar mendatar yang terbaik sebelum menggunakan probe untuk melakukan pengukuran lain. Kaedah khusus adalah seperti berikut: (1) Pratetapkan suis dan tombol pada panel. Tetapkan kecerahan kepada sederhana, fokus dan fokus tambahan kepada sederhana, gandingan input menegak kepada "AC," pemilihan julat voltan menegak kepada "5mv/div", pemilihan mod kerja menegak kepada "CHl", kepekaan menegak yang halus -penalaan kedudukan penentukuran kepada "CAL", Pemilihan sumber penyegerakan saluran menegak ditetapkan ke kedudukan tengah, kedudukan menegak ditetapkan ke kedudukan tengah, faktor masa imbasan A dan B dipratetap bersama pada "0. 5ms/div", pelarasan halus masa imbasan ditetapkan kepada kedudukan penentukuran "CAL'', dan kedudukan mendatar ditetapkan ke kedudukan tengah , mod kerja pengimbasan ditetapkan kepada "A", mod penyegerakan pencetus adalah ditetapkan kepada "AUTO", suis cerun ditetapkan kepada "+", suis gandingan pencetus ditetapkan kepada "AC'', dan pemilihan sumber pencetus ditetapkan kepada "INT". (2) Tekan suis kuasa. Lampu penunjuk menyala. (3) Laraskan tombol kawalan yang berkaitan seperti fokus kecerahan A untuk menghasilkan garis dasar pengimbasan yang nipis dan terang. Laraskan garis dasar supaya kedudukannya di tengah-tengah skrin pada asasnya bertepatan dengan skala koordinat mendatar. (4) Laraskan kawalan selari trajektori untuk menjadikan garis dasar Selari dengan koordinat mendatar.
2. Isyarat paparan: Dalam keadaan biasa, osiloskop itu sendiri mempunyai 0.5Vp-p port output isyarat gelombang persegi standard. Selepas mendapat garis dasar, siasatan boleh disambungkan di sini. Pada masa ini, perlu ada satu siri isyarat gelombang persegi pada skrin. Laraskan voltan. Tombol faktor julat dan masa sapuan, amplitud dan lebar gelombang persegi harus berubah. Ini bermakna osiloskop telah dilaraskan secara asasnya dan boleh digunakan.
3. Ukur isyarat: Sambungkan talian ujian ke soket input CHl atau CH2, sentuh probe ujian ke titik ujian, dan kemudian perhatikan bentuk gelombang pada osiloskop. Jika amplitud bentuk gelombang terlalu besar atau terlalu kecil, laraskan tombol julat voltan; jika paparan tempoh bentuk gelombang tidak sesuai, laraskan tombol kelajuan imbasan.
Kaedah penggunaan khas 1. Pengukuran voltan puncak AC (1) Dapatkan garis dasar. (2) Laraskan tombol V/div supaya bentuk gelombang memaparkan 5div (iaitu 5 grid) dalam arah menegak. (3) Laraskan "Tahap pencetus" untuk mendapatkan paparan yang stabil. (4) Kira voltan puncak menggunakan formula berikut. Voltan (pp): amplitud pesongan menegak/darjah x (VOLTS/div)/tiang gear suis x pembesaran pengecilan kuar. Contohnya: pesongan yang diukur dari puncak atas ke puncak bawah ialah 5.6 darjah, suis VOLTS/dir ditetapkan kepada {{10}}.5 dan pembesaran pengecilan kuar x10 digunakan dan data digantikan: Voltan 2 5. 6X0.5X10228V. 2. Pengukuran masa kenaikan Masa kenaikan: jarak mendatar (darjah) x masa/darjah (gear)/pekali pengembangan. Sebagai contoh: jarak antara dua titik bentuk gelombang ialah 5 darjah, tahap masa/darjah ialah 1Us, pengembangan x10 tidak dikembangkan (iaitu x1), nilai yang diberikan digantikan dengan: pembahagian masa meningkat I; 5X1 / 1; 51xs. 3. Pengukuran perbezaan fasa Perbezaan fasa: nilai perbezaan mendatar (darjah) x nilai penentukuran skala mendatar (darjah/darjah). Sebagai contoh: perbezaan mendatar ialah 0.6 darjah, dan setiap darjah ditentukur kepada 45 darjah. Gantikan nilai yang diberi ke dalam formula: perbezaan fasa: 0.6x45:27
1. Bagaimana untuk mengukur voltan DC?
Jawapan: Pertama, anda perlu menetapkan mod gandingan kepada DC, laraskan gear menegak kepada nilai yang sesuai mengikut julat anggaran, dan kemudian bandingkan anjakan garisan offset dan tanda saluran.
2. Pengguna melaporkan bahawa amplitud melebihi julat skrin apabila mengukur kuasa sesalur 220V? Bagaimana untuk mengukur perbezaan fasa bekalan kuasa tiga fasa?
Jawapan: Voltan maksimum masukan puncak ke puncak ialah 400V. Mengikut formula penukaran nilai efektif puncak ke puncak, kuasa sesalur 220V melebihi voltan puncak ke puncak 400V, dan amplitud melebihi julat normal skrin. Apabila menggunakan osiloskop untuk mengukur anjakan fasa bekalan kuasa tiga fasa, anda boleh menetapkan sumber pencetus kepada sesalur kuasa, gunakan satu saluran untuk mengukur bentuk gelombang AB dahulu, kemudian simpannya sebagai bentuk gelombang rujukan, dan kemudian gunakan probe untuk menyambung BC. Pada masa ini, anjakan fasa boleh diukur.
3. Apakah penindasan kekeliruan?
Jawapan: Kekeliruan ialah keadaan yang disebabkan oleh frekuensi yang dikumpul oleh osiloskop lebih rendah daripada dua kali frekuensi maksimum isyarat sebenar. Penindasan kekeliruan direka khas untuk mengelakkan berlakunya kekeliruan. Penindasan kekeliruan boleh mengenal pasti kekerapan maksimum isyarat dan mengumpul isyarat pada 2 kali frekuensi maksimum.
