Analisis dalaman osiloskop pegang tangan
Kaedah tangkapan
Pengesanan puncak - setiap dua kitaran pensampelan sebagai kitaran pengesanan puncak, pensampelan nilai maksimum dan minimum dalam kitaran, sebagai titik pensampelan, komposisi bentuk gelombang. Kaedah tangkapan ini digunakan untuk menangkap burr frekuensi tinggi dan rawak. Burr sekecil 10ns boleh ditangkap pada setiap bahagian masa daripada 5μs/div hingga 5s/div.
Persampelan - Sampel data pada selang masa yang sama.
Purata-Purata 2 hingga 512 (pilihan) data bentuk gelombang yang ditangkap.
Sampul-Nilai maksimum/minimum yang diperoleh pada satu atau lebih isyarat yang ditangkap.
Sistem pencetus

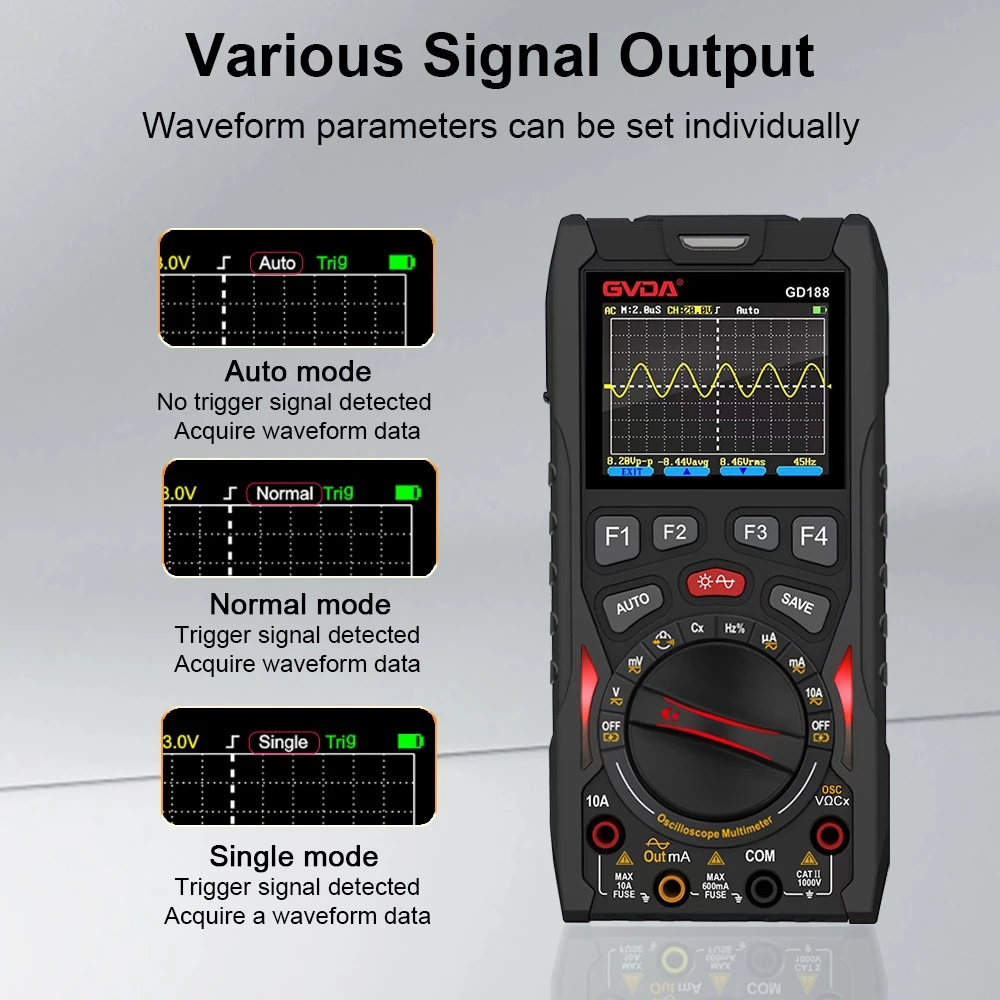

1, mod pencetus utama - automatik (sokongan 0.5s/div dan mod tatal lebih perlahan), normal.
2, jenis pencetus
Pencetus didorong tahap konvensional tepi. Cerun positif atau negatif pada mana-mana saluran. Pilihan gandingan: DC, penindasan hingar, penindasan frekuensi tinggi, penindasan frekuensi rendah.
Pencetus Nadi-
Pencetus Luaran-Menyokong tahap TTL 5MHz, tahap pencetus 200mV hingga 2V yang boleh dipilih;
Video - pencetus boleh dipilih pada Medan atau Baris video, mencetuskan pada video standard siaran NTSC, pAL atau SECAM;
Pencetus Motor: Pencetus pada isyarat kuasa termodulat lebar nadi 3 dan 5 tahap, ciri ini hanya digunakan dalam THS720p.
3, sumber pencetus: mana-mana saluran, saluran pencetus luaran, saluran pencetus luaran / 5, kuasa sesalur;
4, paparan pencetus: boleh memaparkan tahap pencetus;
5, sistem kursor:
Jenis: garis mendatar, garis menegak, garis berpasangan;
Pengukuran kursor: ΔVolt, Δmasa, 1/Δmasa (Hz), darjah (fasa).
Sistem asas masa
1,Zum mendatar: Zum mendatar masuk atau zum keluar daripada bentuk gelombang statik atau dinamik, anda boleh menggunakan port pandangan untuk memilih kawasan tertentu untuk mod pengembangan tetingkap untuk mengezum masuk dan keluar daripada pemerhatian.
2,Julat masa/bahagian:-5ns-5s/div;
3, panjang rekod: 2500 mata;
4, ketepatan mendatar: ± 0.01%;
5, Kestabilan asas masa: 200ppm.
Sistem ukuran
1,Pengukuran bentuk gelombang automatik-Pengukuran automatik 21 parameter: tempoh, kekerapan, lebar nadi positif, lebar nadi negatif, overshoot positif, overshoot negatif, nilai tinggi, nilai rendah, maksimum, nilai minimum, puncak-puncak, amplitud, nilai purata, nilai purata tempoh, punca purata kuasa dua, punca purata kuasa dua tempoh, masa kenaikan, masa jatuh, kitaran tugas positif, kitaran tugas negatif, lebar letusan, dan boleh memaparkan empat kombinasi sewenang-wenangnya daripada bentuk gelombang Nilai terukur.
2, ambang - boleh ditetapkan mengikut peratusan atau voltan pelbagai ambang, seperti, kelebihan meningkat daripada 10% kepada 90% (atau 0.1V hingga 0.9V)
3,Kalkulator pengiraan-tambah, tolak, darab dan kira nilai kuasa U x I;
