Pertimbangan utama untuk menggunakan ammeter pengapit secara ringkas

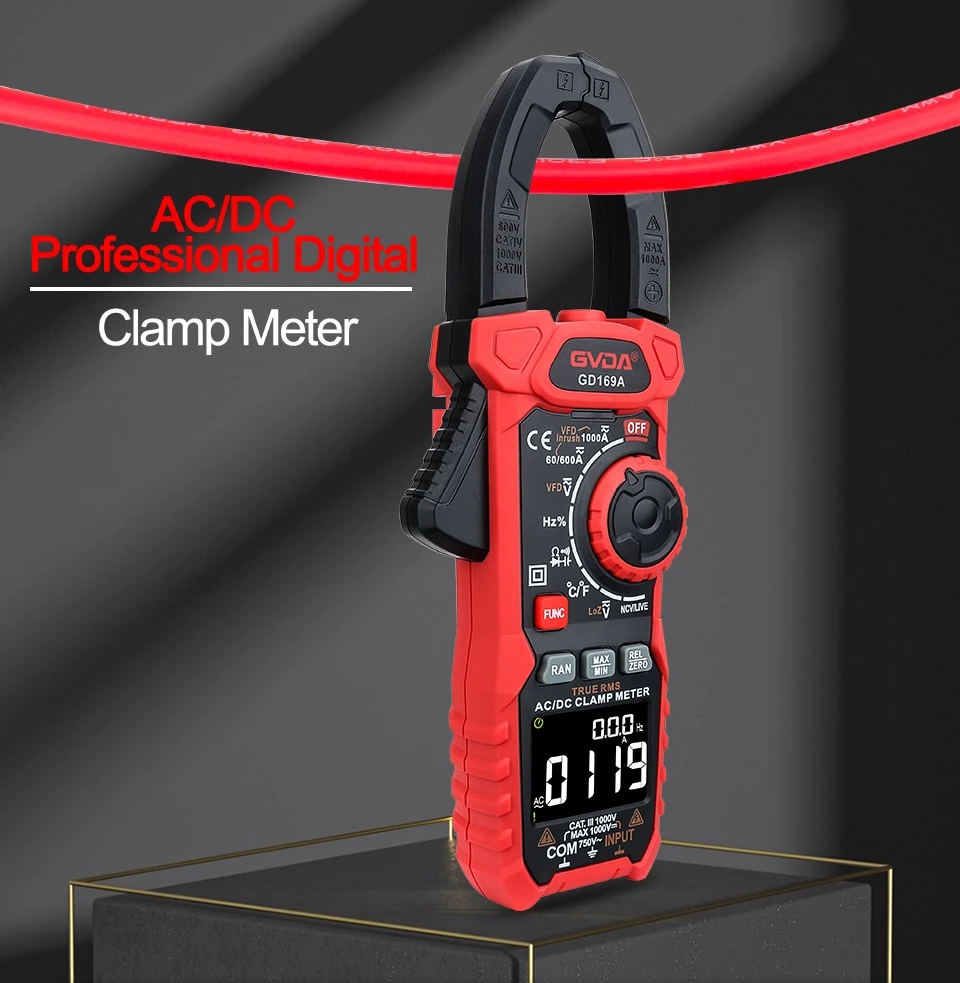

Meter pengapit (meter pengapit) ialah multimeter digital yang menggabungkan ammeter dan pengubah arus.
Operasinya adalah serupa dengan pengubah semasa yang digunakan untuk mengukur arus, menjadikannya cawangan penting. Meter pengapit menggabungkan ammeter dengan pengubah arus. Apabila sepana diketatkan, teras besi pengubah arus boleh dibuka, membolehkan wayar yang membawa arus yang diukur melalui celah tanpa terputus. Apabila sepana dilonggarkan, teras besi tertutup.
Dawai litar yang diukur yang melalui teras besi berubah menjadi gegelung utama pengubah semasa, dan laluan arus mendorong arus dalam gegelung sekunder. Ukur arus yang mengalir melalui talian yang diuji supaya ammeter yang dipasang pada gegelung sekunder boleh memaparkan bacaan.
Dengan menukar gear suis, meter pengapit boleh ditetapkan kepada julat yang berbeza. Walau bagaimanapun, penggunaan elektrik untuk menukar gear adalah tidak dibenarkan. Ketepatan meter pengapit selalunya antara 2.5 dan 5, yang tidak terlalu tinggi. Untuk kemudahan penggunaan, meter mempunyai suis dengan pelbagai julat yang membolehkannya mengukur voltan dan arus pada pelbagai aras arus dan voltan.
Pada asalnya bertujuan untuk mengukur arus AC, meter pengapit hari ini melakukan pengukuran yang sama seperti multimeter, termasuk voltan AC dan DC, arus, kapasitansi, diod, transistor, rintangan, suhu dan frekuensi.
Meter pengapit ialah peranti yang mengukur jumlah arus yang mengalir melalui litar elektrik semasa kuasa masih dibekalkan. Ia adalah peralatan elektrik yang dibuat khusus untuk mengukur arus besar AC.
Di Taiwan, istilah "meter cangkuk" adalah lebih biasa daripada "ammeter pengapit."
Ammeter pengapit ialah peranti ujian berguna yang mengapit wayar dan mengukur arus tanpa mengganggu litar (juga dikenali sebagai ukuran tidak merosakkan).
Walaupun ammeter pengapit hanya mengapit pada sarung wayar bertenaga untuk mengesan arus, multimeter penunjuk analog dan multimeter digital juga mengganggu litar untuk berbuat demikian. Arus besar boleh dikesan dengan selamat menggunakan kaedah mudah ini walaupun litar tidak disambungkan secara langsung.
Multimeter dan meter rintangan penebat datang dalam dua jenis: penunjuk analog dan digital.
Julat pengesanan jenis standard adalah antara 2A dan 200A atau 400A untuk AC dan DC, walaupun terdapat beberapa produk yang boleh mengesan arus tinggi setinggi 2000A;
Selain itu, terdapat alat pengesan kebocoran yang boleh menangkap beberapa arus miliampere serta nilai berkesan sebenar (RMS Sebenar) bagi gelombang bukan sinus selain daripada gelombang sinus, seperti yang dihasilkan oleh pengubah dan bekalan kuasa pensuisan.
Keperluan Meter Pengapit
1: objek pengesanan
Pilih model mengikut objek pengesanan yang berbeza, arus AC, arus DC atau arus bocor;
2: Spesifikasi konduktor terbesar z yang boleh dikesan
Untuk memadankan tapak ujian, terdapat spesifikasi berbeza daripada diameter 21mm hingga diameter 53mm.
3: Adakah pengesanan nilai sebenar perlu?
Ammeter pengapit menggunakan mod nilai purata tidak dapat mengesan dengan betul litar bukan sinusoidal motor dan litar pengubah. Ammeter pengapit mod nilai berkesan sebenar harus digunakan untuk mengesan litar ini.
4: Fungsi lain
Bukan sahaja boleh mengesan arus, tetapi juga model yang mengintegrasikan fungsi pengesanan dan output rekod.
