Ukur kekutuban dan kualiti kutub positif dan negatif diod menggunakan multimeter
Dengan menggunakan multimeter untuk mengukur rintangan atau gear ujian hidup/mati, adalah mudah untuk mencari kekutuban kutub positif dan negatif diod dan secara kasar mengukur kualiti diod.
Diod kutub positif dan negatif
Secara amnya, diod mempunyai bahagian yang secara langsung mewakili kutub positif dan negatif. Apabila anda melihat bahagian dengan gegelung putih pada selongsong, ia adalah kutub negatif. Atau bahagian pendek wayar ialah kutub negatif. Tetapi bagaimana jika ciri-ciri ini tidak hadir?

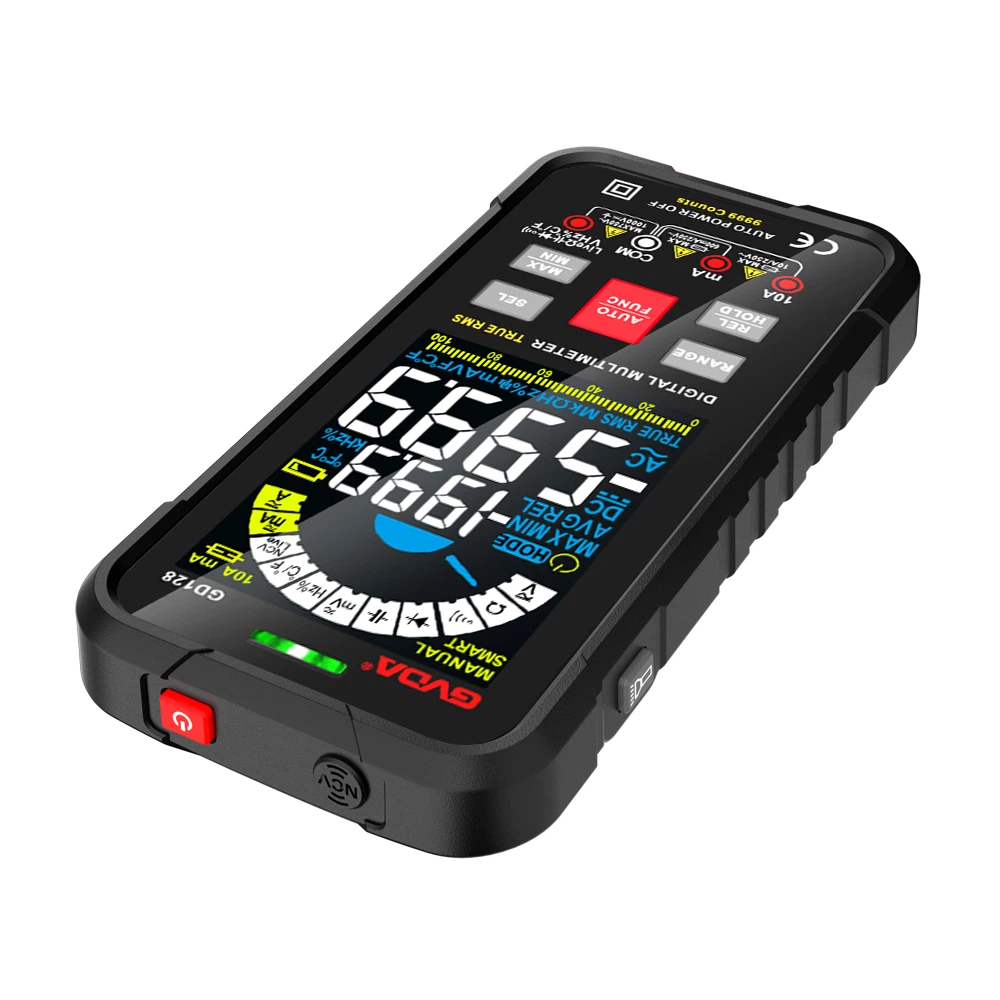

Multimeter ialah alat yang biasa digunakan oleh juruelektrik. Apabila menggunakan julat ohm (rintangan pengukur) multimeter untuk mengukur rintangan positif dan negatif diod, adalah penting untuk ambil perhatian bahawa probe hitam terminal bertanda "-" pada bekas multimeter disambungkan ke bateri di dalamnya. meter berbilang; Siasatan merah terminal bertanda "+" pada kes disambungkan. Arus mengalir keluar dari probe merah dan kembali dari probe hitam. Di samping itu, julat Rx1000 ohm harus digunakan untuk pengukuran, kerana arus dalam julat Rx1 terlalu tinggi dan voltan dalam julat Rx10K terlalu tinggi, yang boleh merosakkan diod dengan mudah, jadi ia tidak sesuai untuk menggunakannya.
Kaedah ujian khusus ditunjukkan dalam rajah di sebelah kanan. Sambungkan dua kuar multimeter kepada dua pin diod. Rintangan hadapan diod adalah sangat kecil, biasanya antara puluhan hingga ratusan ohm, manakala rintangan terbalik adalah sangat besar, biasanya antara puluhan hingga ratusan kiloohms. Jika dalam dua ujian dalam rajah, ujian di sebelah kanan menunjukkan rintangan yang kecil dan ujian di sebelah kiri menunjukkan rintangan yang besar, bolehlah disimpulkan bahawa pin yang disambungkan kepada probe merah di sebelah kanan adalah kutub positif diod, dan pin yang satu lagi ialah kutub negatif.
Beberapa multimeter digital moden mungkin mempunyai julat untuk menilai kualiti diod (julat hidup/mati). Tetapkan multimeter pada julat ini untuk pengukuran. Jika ada bacaan, kuar merah akan positif. Jika tiada bacaan atau paparan "1", kuar hitam akan menjadi positif.
Pertimbangan kualiti diod
Kaedah pengukuran menggunakan julat rintangan multimeter masih digunakan untuk menentukan. Jika rintangan hadapan dan belakang yang diukur berbeza dengan ketara, ia menunjukkan bahawa kekonduksian satu arah diod adalah baik; Jika nilai rintangan yang diukur dua kali adalah kecil atau besar, ini menunjukkan bahawa diod telah kehilangan kekonduksian satu arah, dan terdapat diod yang rosak dengan isu kualiti.
