Kaedah menilai litar pintas, litar terbuka dan kebocoran dengan multimeter

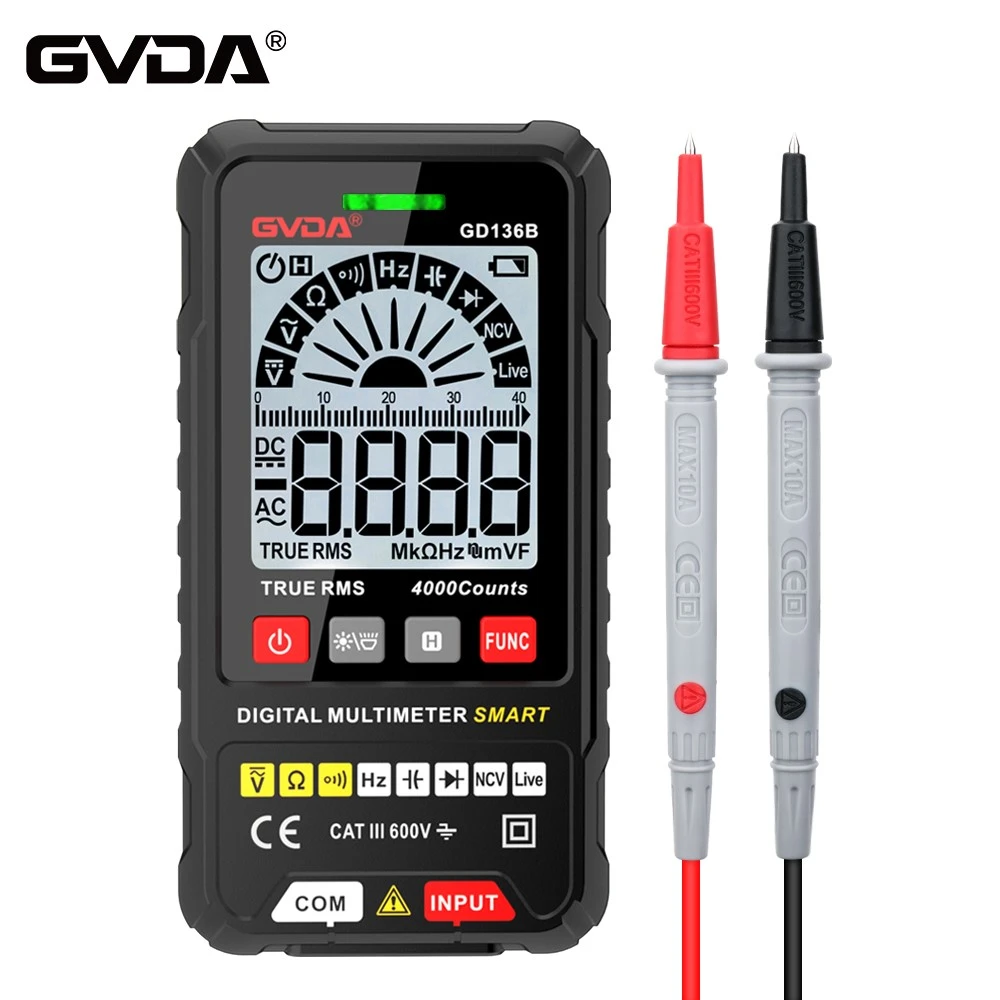

Kaedah multimeter untuk menilai litar pintas, litar terbuka dan kebocoran elektrik ialah:
Litar pintas: putuskan sambungan bekalan kuasa dan ukur rintangan. Apabila rintangan adalah sangat kecil atau bahkan 0, ia adalah litar pintas (litar pintas logam);
Litar terbuka: putuskan sambungan bekalan kuasa dan ukur rintangan. Apabila rintangan adalah tidak terhingga, ia adalah litar terbuka (litar terbuka).
Kebocoran: sambungkan bekalan kuasa dan ukur voltan cengkerang ke tanah. Apabila nilai voltan besar, ia adalah kebocoran; Ukur perbezaan arus antara wayar hidup dan wayar neutral. Jika ia bukan 0, ia akan bocor.
Di atas adalah prinsip multimeter untuk menilai kerosakan litar, tetapi terdapat beberapa perbezaan dalam penghakiman kerosakan litar sebenar.
Seterusnya, mari kita lihat cara menggunakan multimeter untuk menilai litar pintas, litar terbuka dan kebocoran dalam litar sebenar.
1. Rumusan
Gambar di bawah adalah ringkasan saya tentang kaedah memeriksa litar pintas, litar terbuka dan kebocoran dengan multimeter, yang boleh disimpan untuk kegunaan masa hadapan.
2. multimeter untuk menentukan litar pintas (contohnya litar 220V)
(1): Putuskan sambungan bekalan kuasa litar.
(2): Potong pemutus litar setiap cawangan litar.
Objektif: Untuk menghapuskan pengaruh jalan cawangan pada jalan batang.
(3): Ukur rintangan antara wayar hidup talian batang. Jika rintangan ialah 0, litar pintas (litar pintas logam Xing) akan berlaku dalam talian batang.
Nota: Apabila ditentukan terdapat litar pintas di jalan utama, teruskan mengukur rintangan antara terminal peralatan lain di jalan utama. Tentukan titik litar pintas mengikut giliran.
(4): Mengikut kaedah yang sama seperti batang, ketahui sama ada terdapat titik litar pintas di setiap cawangan.
Nota: sukar untuk menentukan titik kerosakan litar pintas litar, tetapi selagi kita mengikuti lukisan litar,
Bahagikan litar kepada kepingan kecil mengikut cawangan utama, dan ukur nilai rintangan dengan sabar, dan semuanya akan diselesaikan.
3. multimeter untuk menentukan litar terbuka (contohnya litar 220V)
Penghakiman litar terbuka boleh dinilai mengikut rintangan tak terhingga semasa litar terbuka,
Tetapi apabila litar rumit, kita boleh menghidupkan bekalan kuasa.
Kemudian tentukan titik abnormal (seperti lampu penunjuk tidak menyala, atau peralatan lain berfungsi secara tidak normal).
Ukur voltan ke tanah langkah demi langkah mengikut lukisan litar.
Apabila voltan unsur ke tanah ialah 0, ini bermakna terdapat litar terbuka di hadapannya dan terus melihat ke atas.
Sehingga titik pecah ditentukan.
4. multimeter untuk menentukan kebocoran (contohnya litar 220V)
Bagaimana untuk menilai apabila cangkerang dicas;
Hidupkan bekalan kuasa peralatan, dan tukar multimeter kepada julat pengukur voltan AC. Satu hujung dua kuar disambungkan ke cangkerang peralatan, dan hujung yang satu lagi dibumikan untuk mengukur voltan cangkerang ke tanah. Sekiranya terdapat voltan, cangkangnya bocor.
Bagaimana untuk menilai apabila talian bocor elektrik;
Kerana menyusahkan untuk menyambungkan probe ke litar secara bersiri apabila mengukur arus dengan multimeter, kita boleh menggunakan ammeter pengapit untuk mengukur arus litar apabila keadaan membenarkan.
Hidupkan bekalan kuasa litar, dan hantar wayar hidup neutral bagi talian utama bersebelahan melalui ammeter pengapit. Sekiranya tiada kebocoran, arus adalah sifar. Jika terdapat kebocoran, arus bukan 0.
Bahagikan litar kepada beberapa bahagian dan ukur bahagian demi bahagian. Sehingga titik kebocoran ditentukan.
