Aplikasi teknologi baharu dan pembangunan bekalan kuasa pensuisan DC
Dengan perkembangan pesat teknologi elektronik dan industri komunikasi, penggunaan bekalan kuasa pensuisan frekuensi tinggi semakin meluas. Peningkatan berterusan frekuensi pensuisan telah mengoptimumkan lagi prestasi bekalan kuasa pensuisan, dengan penyepaduan yang lebih tinggi, penggunaan kuasa yang lebih rendah dan litar yang lebih mudah. , kerja lebih dipercayai, yang merupakan arah pembangunan bekalan kuasa pensuisan. Pada masa ini, bekalan kuasa pensuisan frekuensi tinggi telah digunakan secara meluas dalam stesen gelombang mikro radio dan televisyen di wilayah kami. Berdasarkan ini dan digabungkan dengan amalan sebenar, kami akan memperkenalkan teknologi baharu dan kelebihan bekalan kuasa pensuisan frekuensi tinggi dengan membandingkan bekalan kuasa tradisional dengan bekalan kuasa pensuisan frekuensi tinggi moden.
Prinsip komposisi bekalan kuasa pensuisan frekuensi tinggi
Penerus pensuisan frekuensi tinggi biasanya mula-mula membetulkan dan menapis arus ulang-alik secara terus melalui diod kepada arus terus, dan kemudian menukarnya kepada arus ulang-alik frekuensi tinggi melalui bekalan kuasa pensuisan. Selepas mengubah dan mengasingkannya melalui pengubah frekuensi tinggi, ia dikeluarkan selepas pembetulan frekuensi tinggi oleh diod pemulihan pantas dan penapisan oleh induktor dan kapasitor. ,lihat gambar 1.

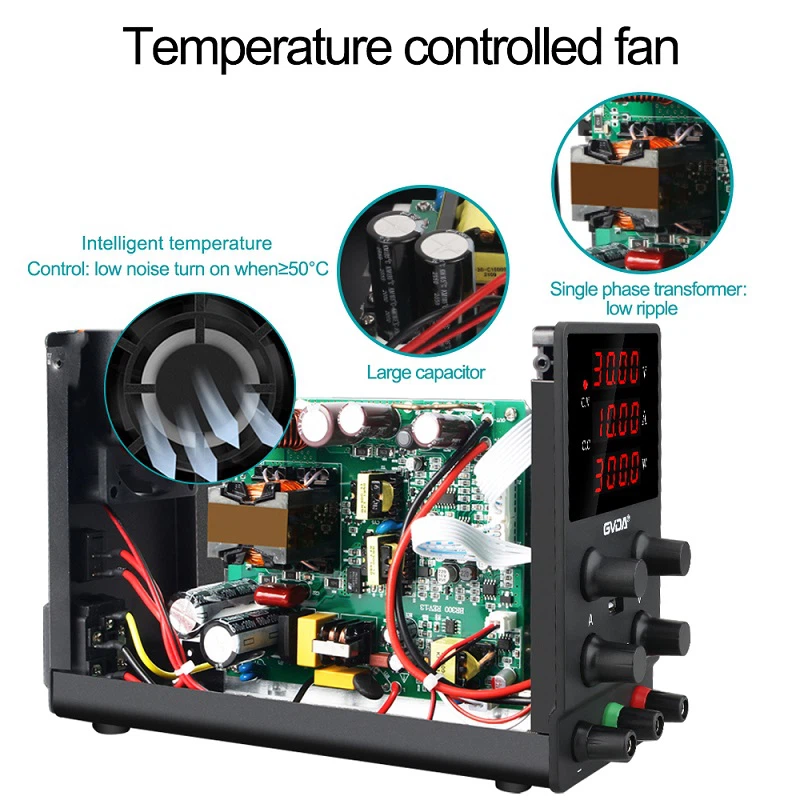

Litar utama
Keseluruhan proses dari input grid AC ke output DC termasuk:
(1) Penapis input: Fungsinya adalah untuk menapis kekacauan yang ada dalam grid kuasa, dan pada masa yang sama, ia juga menghalang kekacauan yang dihasilkan oleh mesin daripada disalurkan semula ke grid kuasa awam.
(2) Pembetulan dan penapisan: secara langsung membetulkan kuasa AC grid menjadi kuasa DC yang lebih lancar dan memberikan kuasa DC yang stabil kepada litar pembetulan faktor kuasa.
(3) Pembetulan faktor kuasa: Terletak di antara penapisan penerus dan penyongsang, ia menambah baik faktor kuasa dengan menghapuskan pencemaran arus harmonik yang disebabkan oleh litar penerus dan mengurangkan kehilangan kuasa reaktif.
(4) Penyongsang: Tukar kuasa DC yang diperbetulkan kepada arus ulang-alik frekuensi tinggi. Ini adalah bahagian teras bekalan kuasa pensuisan frekuensi tinggi. Semakin tinggi frekuensi, semakin kecil nisbah isipadu, berat dan kuasa keluaran.
(5) Pembetulan dan penapisan output: Menyediakan bekalan kuasa DC yang stabil dan boleh dipercayai mengikut keperluan beban.
Litar kawalan
Di satu pihak, sampel diambil dari hujung output dan dibandingkan dengan standard yang ditetapkan, dan kemudian penyongsang dikawal untuk menukar frekuensi atau lebar nadinya untuk mencapai kestabilan output. Sebaliknya, berdasarkan data yang disediakan oleh litar ujian dan dikenal pasti oleh litar perlindungan, penyongsang disediakan Litar kawalan menjalankan pelbagai langkah perlindungan untuk keseluruhan mesin.
1.3 Litar pengesanan
Selain menyediakan pelbagai parameter larian dalam litar perlindungan, ia juga menyediakan pelbagai data instrumen paparan untuk diperhatikan dan direkodkan oleh kakitangan yang bertugas.
1.4 Bekalan kuasa tambahan
Sediakan bekalan kuasa dengan keperluan yang berbeza (bekalan kuasa voltan pelbagai peringkat AC dan DC) yang diperlukan untuk pengendalian semua litar penerus pensuisan itu sendiri.
