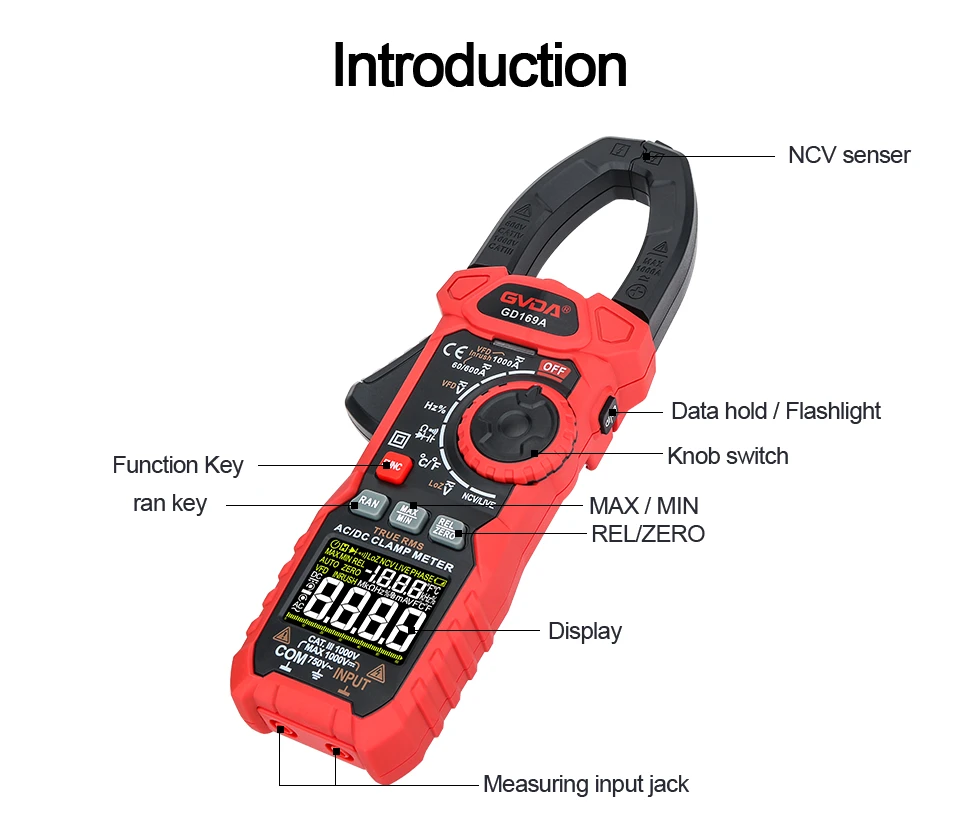

Ammeter pengapit yang biasa digunakan oleh juruelektrik, dirujuk sebagai meter pengapit, adalah alat yang digunakan untuk mengukur arus litar elektrik yang sedang berjalan. Arus boleh diukur tanpa gangguan. Struktur dan prinsip meter: meter pengapit pada asasnya terdiri daripada pengubah arus, sepana pengapit dan sistem magnetoelektrik pembetulan dengan meter daya tindak balas. Oleh itu, meter pengapit sebenarnya adalah gabungan pengubah arus dan ammeter. Teras besi tertutupnya dibuka, dan wayar pembawa arus yang diukur diikat ke dalam teras besi. Wayar ini bersamaan dengan belitan utama pengubah arus dengan 1 lilitan. Teras besi dililit dengan belitan sekunder dan disambungkan kepada alat pengukur, yang boleh membaca secara langsung nilai arus yang diukur. Tidak perlu memutuskan sambungan litar apabila mengukur arus dengan meter pengapit, yang sangat mudah digunakan.
Arahan:
1. Sebelum digunakan, anda harus membaca manual dengan teliti untuk mengetahui sama ada ia adalah AC atau AC dan DC, dan lakukan pelarasan sifar mekanikal.
2. Pilih julat yang sesuai, mula-mula pilih julat besar, kemudian pilih julat kecil atau lihat nilai papan nama untuk anggaran, voltan litar yang diuji tidak boleh melebihi nilai yang ditunjukkan pada meter pengapit, jika tidak, ia mudah menyebabkan kemalangan asas. Atau menyebabkan bahaya kejutan elektrik.
3. Hanya arus wayar satu fasa boleh diukur pada satu masa, wayar yang diuji hendaklah diletakkan di tengah tetingkap pengapit, dan wayar berbilang fasa tidak boleh diapit di tingkap untuk pengukuran.
4. Sebelum mengukur meter pengapit, anda harus terlebih dahulu menganggarkan magnitud arus yang diukur, dan kemudian memutuskan julat mana yang hendak digunakan. Jika mustahil untuk menganggarkan, anda boleh menggunakan blok julat maksimum dahulu dan kemudian menukarnya kepada yang lebih kecil untuk bacaan yang tepat. Jangan gunakan arus kecil untuk menyekat arus besar untuk mengelakkan kerosakan pada meter.
5. Rahang hendaklah ditutup rapat semasa pengukuran, jika terdapat sebarang bunyi selepas ditutup. Rahang boleh dibuka untuk bertindih sekali. Jika bunyi bising masih tidak dapat dihapuskan, periksa sama ada permukaan sambungan litar magnetik licin dan bersih, dan lap bersih apabila terdapat habuk.
6. Oleh kerana ketepatan rendah ammeter pengapit itu sendiri, apabila mengukur arus kecil. Kaedah berikut boleh digunakan: mula-mula putar wayar litar di bawah ujian beberapa kali, dan kemudian masukkan ke dalam rahang meter pengapit untuk pengukuran. Pada masa ini, nilai semasa yang ditunjukkan oleh meter pengapit bukanlah nilai sebenar yang diukur. Arus sebenar hendaklah bacaan meter pengapit dibahagikan dengan bilangan lilitan wayar. Iaitu: membaca=nilai yang ditunjukkan × julat / sisihan penuh × bilangan lilitan.
7. Selepas pengukuran, letakkan suis tukar ganti pada julat paling kiri.
8. Jangan beroperasi dengan kuasa hidup semasa penyelenggaraan. Untuk mengelakkan kejutan elektrik.
Kerana belitan sekunder meter pengapit tidak boleh dibuka. Jika tidak, ia boleh menyebabkan pemanasan serius teras besi, malah boleh merosakkan peralatan dan membahayakan keselamatan kakitangan pengukur. Oleh itu, beri perhatian khusus apabila menggunakannya. Di samping itu, ia juga harus diperhatikan bahawa voltan talian yang diuji harus lebih rendah daripada voltan undian meter pengapit; apabila mengukur arus garisan voltan tinggi, anda harus memakai sarung tangan dan kasut penebat, dan berdiri di atas pad penebat; Tukar julat dengan kuasa.
