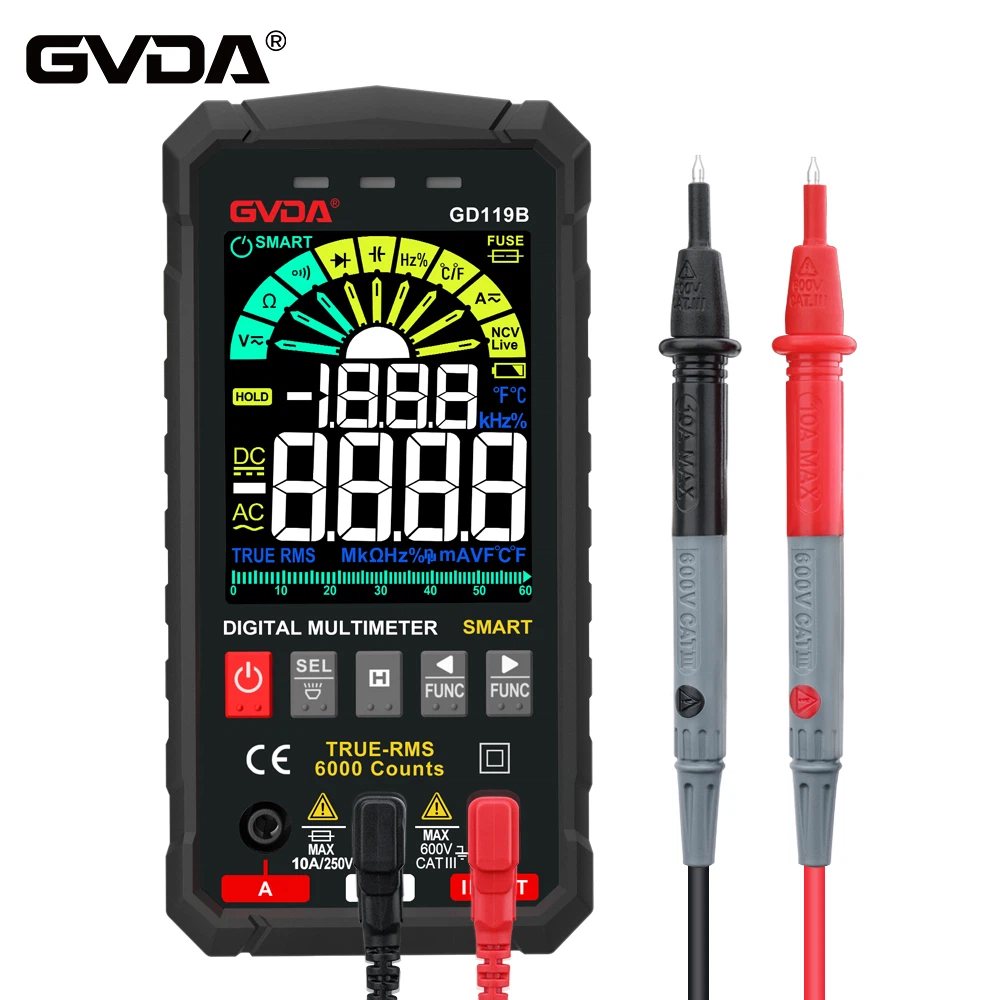

Pembaikan dan penyelenggaraan multimeter digital
1. Penyelenggaraan
Multimeter digital ialah alat elektronik ketepatan, jangan menukar litar sesuka hati, dan perhatikan perkara berikut:
⒈Jangan sambung lebih tinggi daripada voltan DC 1000V atau lebih tinggi daripada voltan RMS AC 700V.
2. Jangan sambungkan punca voltan apabila suis fungsi berada dalam Ω dan kedudukan.
3. Tolong jangan gunakan jam tangan ini apabila bateri tidak dipasang atau penutup belakang tidak diketatkan.
2. Kaedah pembaikan
Multimeter digital mempunyai sensitiviti dan ketepatan yang tinggi, dan aplikasinya ditemui di hampir semua perusahaan. Walau bagaimanapun, disebabkan oleh pelbagai faktor kegagalannya, dan masalah rawak yang dihadapi, tidak banyak peraturan yang perlu dipatuhi. Beberapa pengalaman pembaikan yang terkumpul dalam kerja sebenar disusun untuk rujukan oleh rakan sekerja yang terlibat dalam jurusan ini.
Apabila mencari kesalahan, anda harus bermula dari luar dan kemudian dalam, mula-mula yang mudah dan kemudian yang sukar, pecahkannya kepada bahagian-bahagian, dan membuat kejayaan dalam perkara-perkara penting. Kaedah boleh dibahagikan secara kasar kepada kategori berikut:
1. Kaedah perasaan
Gunakan deria untuk menilai secara langsung punca kesalahan. Melalui pemeriksaan visual, anda boleh menemui seperti pemotongan sambungan, penyamarataan, litar pintas, tiub fius pecah, komponen terbakar, kerosakan mekanikal, pengangkatan kerajang tembaga dan patah pada litar bercetak, dsb. Anda boleh menyentuh kenaikan suhu bateri, perintang, transistor, dan blok bersepadu, dan anda boleh merujuk kepada rajah litar untuk mengetahui sebab kenaikan suhu yang tidak normal. Di samping itu, dengan tangan, anda juga boleh menyemak sama ada komponen longgar, sama ada pin litar bersepadu dimasukkan dengan kukuh, dan sama ada suis pemindahan tersekat; anda boleh mendengar dan menghidu sama ada terdapat bunyi dan bau yang tidak normal.
2. Kaedah pengukuran voltan
Dengan mengukur sama ada voltan kerja setiap titik utama adalah normal, titik kerosakan boleh dicari dengan cepat. Seperti mengukur voltan kerja dan voltan rujukan penukar A/D.
⒊Kaedah litar pintas
Dalam kaedah menyemak penukar A/D yang dinyatakan di atas, kaedah litar pintas biasanya digunakan. Kaedah ini sering digunakan semasa membaiki instrumen yang lemah dan mikro-elektrik.
⒋ kaedah pemutus litar
Putuskan sambungan bahagian yang mencurigakan daripada keseluruhan mesin atau litar unit. Jika kerosakan hilang, ini bermakna kerosakan berada dalam litar yang terputus. Kaedah ini sesuai terutamanya untuk keadaan di mana terdapat litar pintas dalam litar.
5. Kaedah unsur pengukur
Apabila kerosakan telah dikecilkan kepada satu atau beberapa komponen, ia boleh diukur dalam talian atau luar talian. Jika perlu, gantikan dengan yang baik. Jika kerosakan hilang, komponen rosak.
3. Kemahiran membaiki
Untuk instrumen yang rosak, mula-mula semak dan nilai sama ada fenomena kesalahan adalah perkara biasa (semua fungsi tidak boleh diukur) atau individu (fungsi individu atau julat individu), dan kemudian bezakan keadaan dan selesaikan secara gejala.
1. Jika semua gear gagal berfungsi, fokus pada memeriksa litar bekalan kuasa dan litar penukar A/D. Apabila memeriksa bahagian bekalan kuasa, anda boleh mengeluarkan bateri berlamina, tekan suis kuasa, sambungkan petunjuk ujian positif kepada negatif bekalan kuasa meter yang diuji, dan ujian negatif membawa kepada bekalan kuasa positif (untuk digital multimeter), dan tukar kepada kedudukan pengukuran diod. Jika voltan hadapan diod lebih tinggi, ini bermakna bahagian bekalan kuasa adalah baik. Jika sisihan besar, bermakna terdapat masalah pada bahagian bekalan kuasa. Jika terdapat litar terbuka, fokus pada memeriksa suis kuasa dan petunjuk bateri. Jika terdapat litar pintas, anda perlu menggunakan kaedah litar terbuka untuk memutuskan secara beransur-ansur komponen yang menggunakan bekalan kuasa, dan fokus pada memeriksa penguat operasi, pemasa dan penukar A/D. Sekiranya berlaku litar pintas, secara amnya lebih daripada satu komponen bersepadu rosak. Memeriksa penukar A/D boleh dilakukan serentak dengan meter asas, yang bersamaan dengan kepala meter DC multimeter analog. Kaedah pemeriksaan khusus:
⑴Julat meter yang diuji ditukar kepada paras terendah voltan DC;
⑵Ukur sama ada voltan kerja penukar A/D adalah normal. Menurut model penukar A/D yang digunakan dalam jadual, sepadan dengan pin V tambah dan pin COM, sama ada nilai yang diukur adalah konsisten dengan nilai biasanya.
(3) Ukur voltan rujukan penukar A/D. Voltan rujukan multimeter digital yang biasa digunakan secara amnya ialah 100mV atau 1V, iaitu mengukur voltan DC antara VREF plus dan COM. Jika ia menyimpang daripada 100mV atau 1V, ia boleh dilaraskan oleh potensiometer luaran.
(4) Semak nombor paparan dengan input sifar, litar pintas terminal positif IN tambah dan terminal negatif IN- penukar A/D untuk menjadikan voltan input Vin=0, dan meter memaparkan "{{ 4}}.0" atau "00.00".
⑸ Periksa pukulan kecerahan penuh paparan. Pendekkan pin TEST terminal ujian dan terminal bekalan kuasa positif V plus , jadikan asas logik menjadi berpotensi tinggi, dan semua litar digital berhenti berfungsi. Oleh kerana voltan DC ditambah pada setiap lejang, semua lejang adalah terang dan jadual penjajaran menunjukkan "1888", dan jadual penjajaran menunjukkan "18888". Jika terdapat kekurangan strok, periksa sama ada terdapat sentuhan atau pemotongan yang lemah antara pin output yang sepadan bagi penukar A/D dan gam konduktif (atau sambungan), dan paparan.
2. Jika terdapat masalah dengan fail individu, ini bermakna penukar A/D dan bekalan kuasa berfungsi dengan normal. Kerana fail voltan dan rintangan DC berkongsi set perintang pembahagi voltan; Arus AC dan DC berkongsi shunt; Voltan AC dan arus AC berkongsi set penukar AC/DC; lain seperti Cx, HFE, F, dll. terdiri daripada penukar berbeza bebas . Fahami hubungan antara mereka, dan kemudian mengikut gambar rajah bekalan kuasa, mudah untuk mencari lokasi kerosakan. Jika ukuran isyarat kecil tidak tepat atau nombor yang dipaparkan melonjak dengan hebat, maka fokus pada memeriksa sama ada sentuhan suis julat adalah baik.
3. Jika data pengukuran tidak stabil dan nilai sentiasa meningkat secara kumulatif, litar pintas terminal input penukar A/D dan data yang dipaparkan bukan sifar, ia biasanya disebabkan oleh prestasi buruk 0 .1μF kapasitor rujukan.
Menurut analisis di atas, urutan asas pembaikan multimeter digital hendaklah: kepala meter digital → Voltan DC → Arus DC → Voltan AC → Arus AC → fail rintangan (termasuk buzzer dan memeriksa penurunan voltan positif diod) → Cx → HFE , F, H, T, dsb. Tetapi jangan terlalu mekanikal. Beberapa masalah yang jelas boleh ditangani terlebih dahulu. Walau bagaimanapun, apabila melaraskan, prosedur di atas mesti diikuti.
