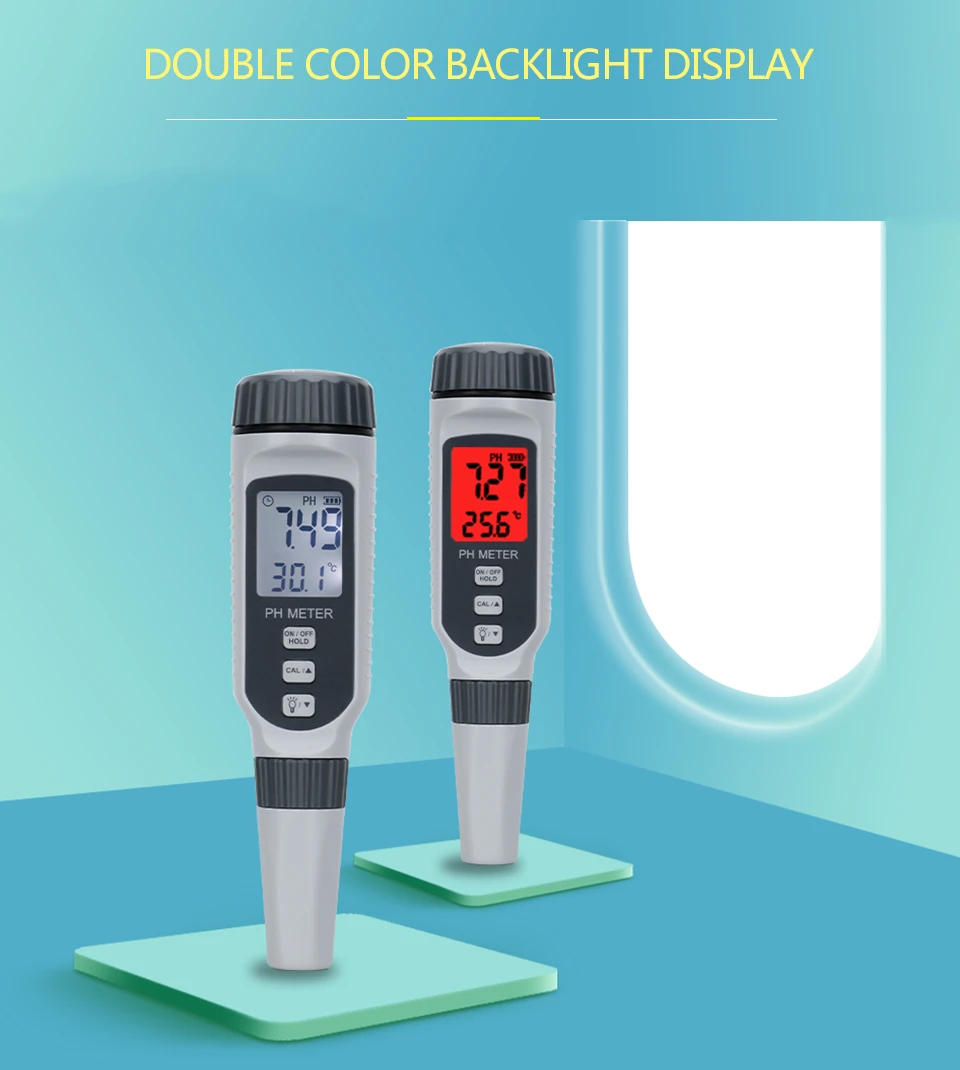

Tiga bahagian utama komposisi struktur meter PH
1, Elektrod rujukan; dan
2, elektrod kaca yang potensinya bergantung kepada pH larutan di sekelilingnya; dan
3, galvanometer yang mampu mengukur perbezaan potensi kecil dalam litar dengan rintangan yang sangat tinggi.
Berikut adalah fungsi utama setiap komponen masing-masing:
1, fungsi asas elektrod rujukan adalah untuk mengekalkan potensi malar sebagai kawalan untuk mengukur pelbagai sisihan daripada potensi. Perak - perak oksida elektrod pada masa ini zui biasa digunakan elektrod rujukan dalam pH.
2, fungsi elektrod kaca adalah untuk mewujudkan perbezaan potensi sebagai tindak balas kepada perubahan dalam aktiviti ion hidrogen larutan yang diukur. Elektrod sensitif pH dan elektrod rujukan dalam larutan yang sama, pada pembentukan bateri primer, potensi bateri ialah elektrod kaca dan potensi elektrod rujukan jumlah algebra bateri E=E kaca rujukan E. , jika suhu malar, potensi bateri ini dengan pH larutan untuk diukur dan berubah, dan pengukuran meter pH dalam bateri yang dihasilkan oleh potensi adalah sukar, kerana potensinya sangat kecil, dan galangan litar dan 1-100MΩ yang sangat besar; oleh itu, isyarat mesti dikuatkan supaya ia mencukupi untuk memacu millivoltmeter atau miliammeter standard.
3, fungsi ammeter adalah untuk menguatkan potensi bateri asal beberapa kali, isyarat yang diperkuatkan dipaparkan melalui meter, tahap pesongan penunjuk meter menunjukkan bahawa kekuatan isyarat untuk menggalakkan penggunaan keperluan dail ammeter pH yang diukir dengan nilai pH yang sepadan; dan meter pH digital adalah terus kepada nilai pH digital.
