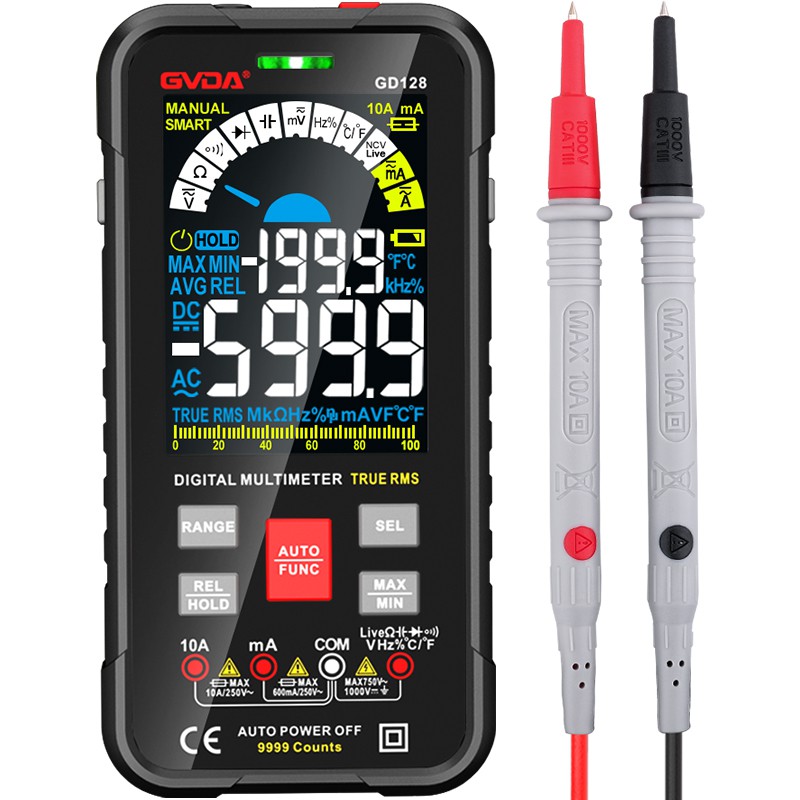

Apakah prinsip mengukur dengan multimeter digital?
Multimeter digital, seperti namanya, prinsip kerjanya adalah berdasarkan litar digital untuk mengesan dan menganalisis isyarat, dan kemudian menyediakan paparan LCD melalui penukar analog-ke-digital.
Walaupun multimeter digital adalah alat pengukuran elektronik yang agak kompleks, jika anda mengendalikannya dengan betul mengikut manual, perhatikan langkah berjaga-jaga konvensional, dan mengekalkan persekitaran operasi yang baik, hayat perkhidmatan dan ketepatan instrumen akan bertambah baik dan stabil. . Multimeter digital menggunakan paparan kristal cecair sebagai alat bacaan, yang mempunyai ciri-ciri ketepatan pengukuran yang tinggi, penggunaan yang selamat dan boleh dipercayai. Ia mempunyai banyak model dan jenis, dan ukurannya sangat mudah.
Multimeter digital biasanya menggunakan litar bersepadu penukaran 7106 jenis A/D, dan sesetengahnya menggunakan jenis 7126 kuasa mikro atau litar bersepadu 7136 yang dipertingkatkan. Semasa proses pengukuran, mereka boleh melengkapkan secara automatik: pelarasan sifar automatik, penyepaduan isyarat, dan penyepaduan terbalik tiga. Untuk kitaran setiap peringkat, nilai kiraan N adalah berkadar dengan voltan diukur V, yang dinyatakan oleh formula matematik:
Nombor paparan skrin N {{0}} masa penyepaduan isyarat T1 / (tempoh ayunan jam TC × voltan rujukan V0) × voltan pengukuran V
Dalam litar dalam jadual, masa penyepaduan isyarat diambil sebagai 1000 kali tempoh ayunan. Tempoh ayunan jam ditentukan oleh nilai elemen RC ayunan jam yang disambungkan kepada 38, 39, dan 40 pin blok bersepadu 7106, dan biasanya diselaraskan pada frekuensi kira-kira 40kHz. Voltan rujukan ditentukan oleh perintang pembahagi voltan yang disambungkan ke pin 35 dan 36, dan secara amnya diselaraskan pada 100.00 mV. Dikira seperti ini: N=1000×V/100.00=10V
Jelas sekali, hasil pengukuran boleh dibaca terus dengan menetapkan titik perpuluhan kepada sepuluh tempat. Nilai paparan julat paling asas bagi 3 1/2 digit multimeter digital ialah sehingga 199.99 mV.
Meter persegi digital mengukur voltan DC yang berbeza dengan pembahagian voltan perintang, mengukur arus DC yang berbeza dengan shunt rintangan, dan mengukur voltan AC yang berbeza dengan menentang pembahagian voltan dahulu, dan kemudian diperbetulkan secara linear oleh penguat operasi.
Multimeter digital mengukur rintangan menggunakan kaedah berkadar. Seperti yang ditunjukkan dalam rajah, selepas menyambungkan rintangan rujukan dan rintangan yang sedang diuji secara bersiri, sambungkannya antara tambah V blok bersepadu dan tanah analog COM untuk mendapatkan bacaan. Apabila R0=Rx, nilai yang dipaparkan ialah 1000. Ambil blok 200Ω sebagai contoh, rintangan rujukan ialah 100Ω, nilai paparan ialah 10Rx, dan titik perpuluhan ditetapkan kepada sepuluh, dan hasilnya boleh terus membaca. Ia boleh dilihat bahawa blok ukuran rintangan yang berbeza direalisasikan dengan menukar nilai rintangan bagi rintangan rujukan.
