Penggunaan ammeter pengapit dan langkah berjaga-jaga
Ammeter AC pengapit terutamanya terdiri daripada pengubah arus dan instrumen sistem penerus. Konduktor pembawa arus yang diukur adalah bersamaan dengan belitan utama pengubah arus. Pada teras besi adalah penggulungan sekunder pengubah semasa. Penggulungan sekunder disambungkan kepada instrumen sistem penerus. Menurut penggulungan utama pengubah semasa dan penggulungan sekunder antara bahagian tertentu perubahan, oleh instrumentasi penerus untuk memaparkan nilai semasa litar di bawah ujian.
Meter AC dan DC jenis pengapit ialah sejenis instrumen jenis elektromagnet. Wayar pembawa arus yang diukur diletakkan di dalam rahang sebagai gegelung pengujaan. Fluks magnet membentuk litar dalam teras besi. Mekanisme pengukur elektromagnet terletak di tengah-tengah jurang teras dan dipesongkan oleh medan magnet untuk mendapatkan bacaan. Oleh kerana pesongannya tidak dipengaruhi oleh arus pengukur, ia boleh mengukur arus AC dan DC.
Cara menggunakan ammeter pengapit

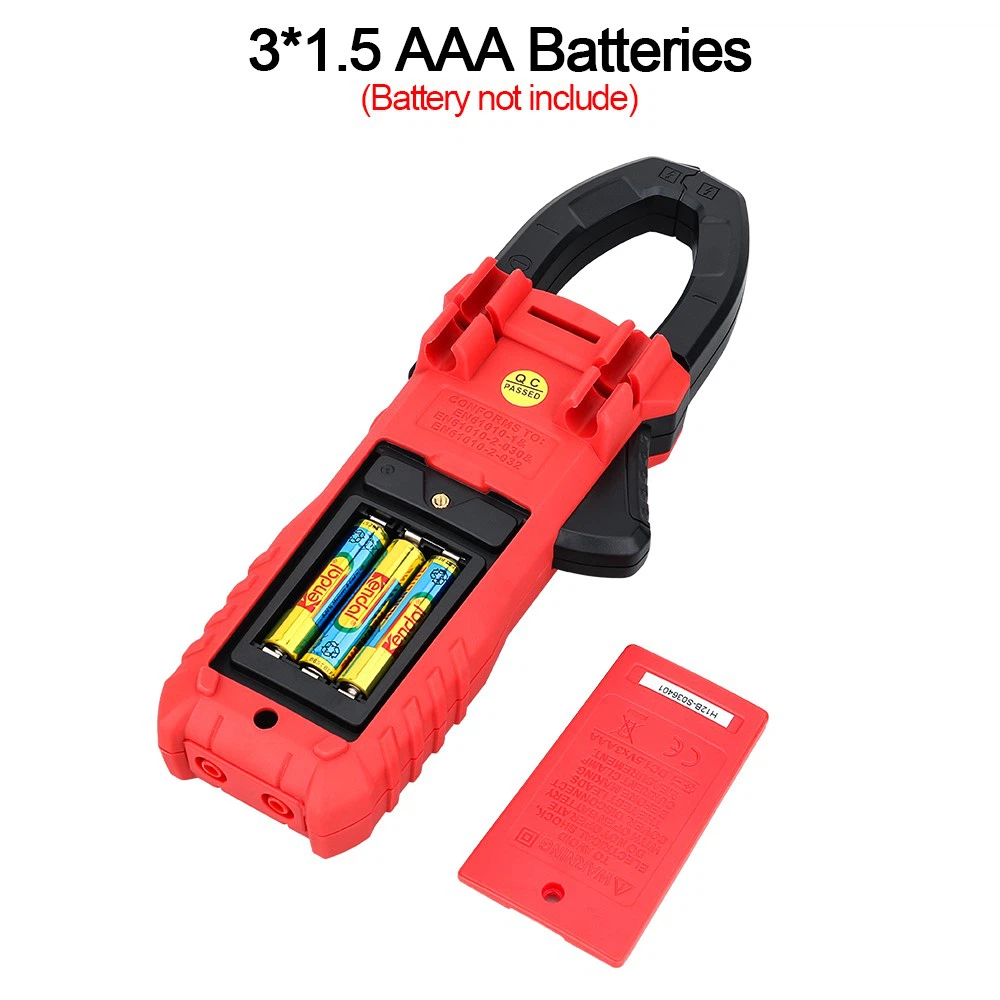

Untuk mengukur arus, cuma ketatkan penjajaran yang akan diukur di dalam teras ammeter pengapit dan ambil bacaan pada paparan digital atau papan penunjuk. Ia mudah digunakan. Hanya kepit wayar pengukur. Walau bagaimanapun, dengan penggunaan meluas ammeter pengapit digital, banyak fungsi telah ditambah pada ammeter pengapit, seperti voltan, suhu, rintangan, dll. (kadangkala dirujuk sebagai multimeter pengapit, seperti yang ditunjukkan dalam foto di sebelah kanan, dengan dua soket kuar pada instrumen). Fungsi yang berbeza boleh dipilih dengan memusingkan butang, dan penggunaannya serupa dengan multimeter digital biasa. Untuk maksud beberapa butang fungsi khas, sila rujuk huraian yang sepadan.
Kepit wayar yang mengalir untuk melaraskan julat ukuran yang sesuai.
Isu-isu berikut perlu diberi perhatian apabila menggunakan ammeter pengapit:
Apabila arus yang hendak disukat kecil, wayar pembawa arus boleh digulung beberapa kali dan diletakkan di rahang untuk pengukuran. Walau bagaimanapun, nilai semasa sebenar boleh diperolehi dengan membahagikan bacaan dengan bilangan gegelung. Apabila pengukuran selesai, letakkan suis pelarasan dalam kedudukan julat maksimum (atau kedudukan mati) untuk kegunaan selamat pada masa akan datang.
Jangan tukar gear semasa pengukuran.
Ambil perhatian bahawa voltan pada litar hendaklah lebih rendah daripada nilai undian ammeter pengapit, dan ammeter pengapit tidak boleh digunakan untuk mengukur arus dalam litar voltan tinggi, kerana ini boleh menyebabkan kemalangan atau elektrik dengan mudah. terkejut.
