Teknik pemeriksaan dan penyelenggaraan kerosakan biasa untuk multimeter digital



Untuk instrumen yang rosak, mula-mula semak dan nilai sama ada fenomena kesalahan adalah perkara biasa (semua fungsi tidak boleh diukur) atau individu (fungsi individu atau julat individu), dan kemudian bezakan keadaan dan selesaikan secara gejala.


1. Jika semua gear gagal berfungsi, fokus pada memeriksa litar kuasa dan litar penukar A/D. Apabila memeriksa bahagian bekalan kuasa, anda boleh mengeluarkan bateri berlamina, tekan suis kuasa, sambungkan petunjuk ujian positif kepada negatif bekalan kuasa meter yang diuji, dan ujian negatif membawa kepada bekalan kuasa positif (untuk digital). multimeter), dan tukar kepada kedudukan pengukuran diod. Jika voltan hadapan diod lebih tinggi, ini bermakna bahagian bekalan kuasa adalah baik. Jika sisihan besar, bermakna terdapat masalah pada bahagian bekalan kuasa. Jika terdapat litar terbuka, fokus pada memeriksa suis kuasa dan petunjuk bateri. Jika terdapat litar pintas, anda perlu menggunakan kaedah litar terbuka untuk memutuskan secara beransur-ansur komponen yang menggunakan bekalan kuasa, dan fokus pada memeriksa penguat operasi, pemasa dan penukar A/D. Sekiranya berlaku litar pintas, secara amnya lebih daripada satu komponen bersepadu rosak. Penukar A/D boleh disemak pada masa yang sama dengan meter asas, yang bersamaan dengan kepala meter DC multimeter analog. Kaedah pemeriksaan khusus:


(1) Julat meter yang diuji dihidupkan kepada paras terendah voltan DC;


(2) Ukur sama ada voltan kerja penukar A/D adalah normal. Menurut model penukar A/D yang digunakan dalam jadual, sepadan dengan pin V tambah dan pin COM, sama ada nilai yang diukur adalah konsisten dengan nilai biasanya.


(3) Ukur voltan rujukan penukar A/D. Voltan rujukan multimeter digital yang biasa digunakan pada masa ini secara amnya ialah 100mV atau 1V, iaitu mengukur voltan DC antara VREF plus dan COM. Jika ia menyimpang daripada 100mV atau 1V, anda boleh menggunakan potensiometer luaran Buat pelarasan.


(4) Periksa nombor paparan yang inputnya adalah sifar, litar pintas terminal positif IN tambah dan terminal negatif IN- penukar A/D, supaya voltan input Vin=0, dan meter memaparkan " 00.0" atau "00.00".


(5) Periksa strok kecerahan penuh paparan. Pendekkan pin TEST terminal ujian dan terminal bekalan kuasa positif V plus , jadikan asas logik menjadi berpotensi tinggi, dan semua litar digital berhenti berfungsi. Oleh kerana voltan DC ditambah pada setiap lejang, jadual penjajaran semua lejang akan memaparkan "1888", dan jadual penjajaran akan memaparkan "18888". Jika terdapat kekurangan strok, periksa sama ada terdapat sentuhan atau terputus hubungan yang lemah antara pin output yang sepadan bagi penukar A/D dan gam konduktif (atau sambungan), dan paparan.


2. Jika terdapat masalah dengan fail individu, ini bermakna penukar A/D dan bekalan kuasa berfungsi dengan normal. Kerana fail voltan dan rintangan DC berkongsi set perintang pembahagi voltan; Arus AC dan DC berkongsi shunt; Voltan AC dan arus AC berkongsi set penukar AC/DC; lain seperti Cx, HFE, F, dsb. terdiri daripada penukar berbeza bebas . Fahami hubungan di antara mereka, dan kemudian mengikut rajah bekalan kuasa, mudah untuk mencari lokasi kerosakan. Jika ukuran isyarat kecil tidak tepat atau nombor yang dipaparkan melonjak dengan hebat, maka fokus pada memeriksa sama ada sentuhan suis julat adalah baik.


3. Jika data ukuran tidak stabil, dan nilai sentiasa meningkat secara kumulatif, pendekkan terminal input penukar A/D dan data yang dipaparkan bukan sifar, ia biasanya disebabkan oleh prestasi buruk 0 .1μF kapasitor rujukan.


Menurut analisis di atas, urutan asas pembaikan multimeter digital hendaklah: kepala meter digital → Voltan DC → Arus DC → Voltan AC → Arus AC → fail rintangan (termasuk buzzer dan memeriksa penurunan voltan positif diod) → Cx → HFE , F, H, T, dsb. Tetapi jangan terlalu mekanikal. Beberapa masalah yang jelas boleh ditangani terlebih dahulu. Walau bagaimanapun, apabila melaraskan, prosedur di atas mesti diikuti.


Ringkasnya, untuk multimeter yang rosak, selepas ujian yang betul, pertama sekali perlu menganalisis lokasi kemungkinan kerosakan, dan kemudian mencari lokasi kerosakan mengikut rajah litar untuk penggantian dan pembaikan. Oleh kerana multimeter digital adalah instrumen yang agak tepat, komponen dengan parameter yang sama mesti digunakan untuk komponen penggantian, terutamanya untuk penggantian penukar A/D, blok bersepadu yang telah disaring dengan ketat oleh pengeluar mesti digunakan, jika tidak ralat akan berlaku dan komponen yang diperlukan tidak akan dipenuhi. Ketepatan. Penukar A/D yang baru diganti juga perlu disemak mengikut kaedah yang dinyatakan di atas, dan ia tidak boleh dipercayai kerana kebaharuannya.


Pada masa ini, terdapat banyak pengeluar domestik multimeter digital, dan kualitinya juga baik atau buruk. Bukan mudah untuk mencari masalah kualiti papan bersalut tembaga dua sisi semasa pembaikan. Apabila kekuatan penebat papan resin tidak mencukupi, ia terutamanya ditunjukkan dalam ralat besar apabila mengukur voltan tinggi, dan ia mesti dibezakan daripada perubahan rintangan perintang pembahagi voltan semasa membaiki. Dalam kes ini, sebaiknya gunakan kaedah litar terbuka untuk mencari titik kerosakan. Bahagian yang terbakar dan berkarbonat hendaklah dibersihkan untuk memenuhi keperluan penebat. Apabila isyarat input tidak boleh disebabkan oleh pecahnya lubang peralihan yang disebabkan oleh sambungan dua sisi, mudah untuk dikelirukan dengan fenomena buruk suis pemindahan dan sukar untuk dipisahkan. Kerosakan seperti ini harus menggunakan kaedah litar pintas untuk mencari titik kesalahan.

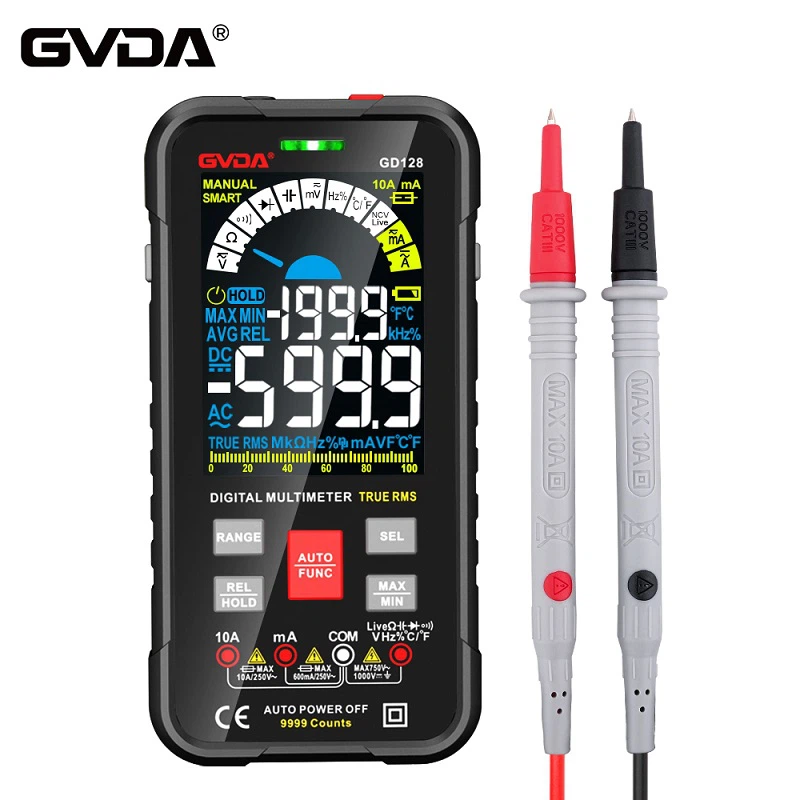

1 Digital Multimer Color LCD -
