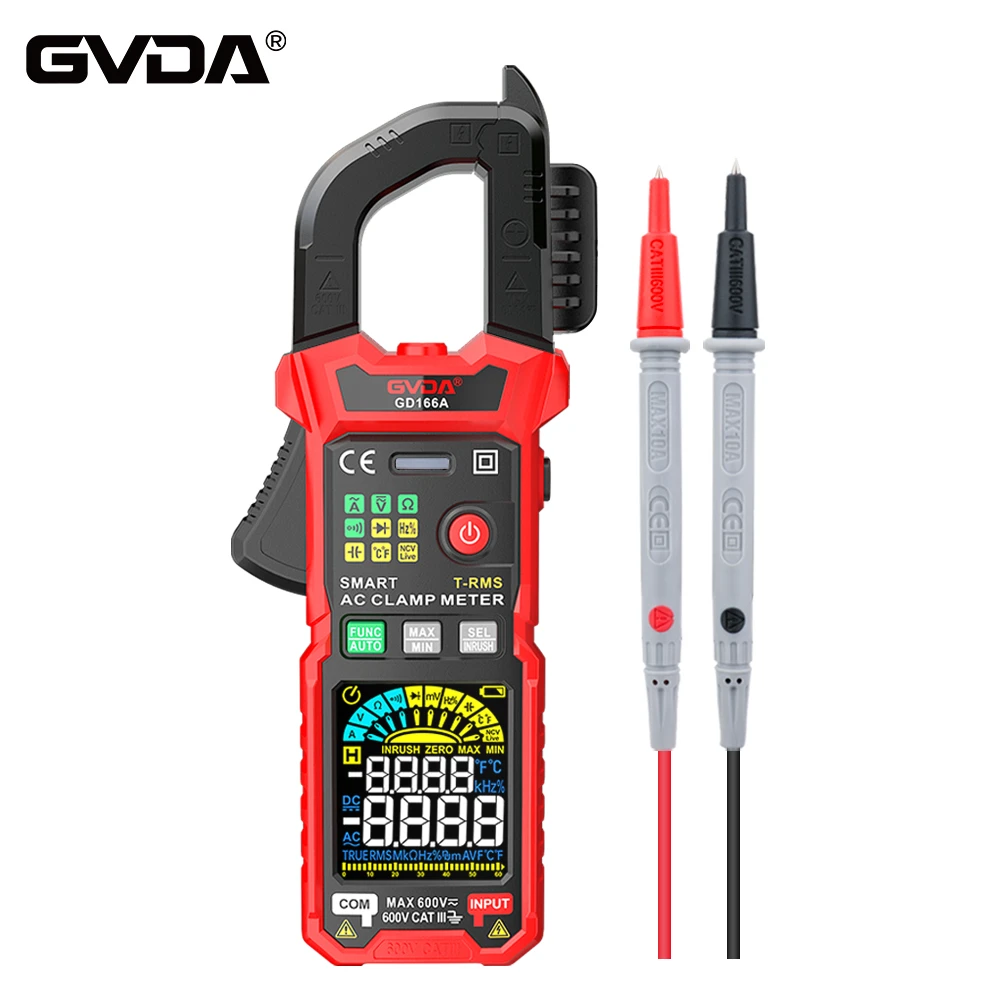

Komposisi, ciri teknikal dan kaedah penggunaan ammeter pengapit penunjuk
(1) Komposisi ammeter pengapit
Ammeter jenis pengapit yang digunakan untuk mengukur arus AC terutamanya terdiri daripada pengubah arus, litar pembetulan, ammeter magnetoelektrik, suis penukaran julat, dan litar pengukuran, seperti yang ditunjukkan dalam Rajah 1. Teras besi pengubahnya mempunyai bahagian alih di hujung atas. meter pengapit dan disambungkan kepada pemegang. Apabila menggunakan, tekan pemegang untuk membuka teras besi alih, letakkan wayar dengan arus yang diukur dalam pengapit, dan kemudian lepaskan pemegang untuk menutup teras besi. Pada ketika ini, konduktor pembawa arus adalah bersamaan dengan belitan utama pengubah, dan fluks magnet dalam teras besi menghasilkan arus teraruh dalam belitan sekunder. Selepas melalui litar pembetulan, ammeter menunjukkan nilai arus yang diukur.
Ammeter jenis pengapit yang digunakan untuk mengukur arus AC dan DC terdiri daripada mekanisme pengukuran elektromagnet. Kawat dengan arus yang diukur dalam mulut teras besi adalah bersamaan dengan gegelung tetap dalam mekanisme pengukuran elektromagnet, menghasilkan medan magnet di dalam teras besi. Plat besi boleh alih yang terletak di tengah-tengah jurang teras besi terpesong oleh medan magnet ini, yang memacu penuding untuk menunjukkan nilai arus yang diukur.
(2) Penggunaan ammeter pengapit
① Ammeter jenis pengapit mempunyai tahap ketepatan yang rendah dan biasanya digunakan dalam situasi di mana keperluan pengukuran tidak tinggi.
② Sebelum pengukuran, julat ukuran yang sepadan hendaklah dipilih berdasarkan saiz semasa litar yang diukur; Apabila arus litar yang diuji sukar untuk dianggarkan, suis julat hendaklah ditetapkan kepada julat ukuran maksimum.
③ Biasanya terdapat berbilang skala pada dail ammeter jenis pengapit, dan apabila mengukur, skala yang sepadan dengan suis julat harus dipilih.
④ Julat yang dipilih harus membolehkan penunjuk menunjukkan sekurang-kurangnya 1/2 hingga 2/3 skala skala untuk mengurangkan ralat pengukuran.
⑤ Apabila frekuensi yang diukur adalah rendah atau gelombang sinus mempunyai herotan yang ketara, ralat ammeter pengapit adalah agak besar.
⑥ Apabila arus yang diukur adalah kecil dan kepala meter tidak dapat dipaparkan, wayar yang diukur boleh digulung ke belakang dan ke belakang dalam pengapit untuk beberapa pusingan lagi. Data yang diukur hanya perlu dibahagikan dengan bilangan lilitan yang dibuat dalam pengapit untuk mencerminkan nilai semasa yang diukur.
⑦ Selepas pengukuran selesai, suis julat ammeter pengapit hendaklah ditetapkan kepada julat ukuran tertinggi.
