Cara Mengukur Rintangan Bumi Menggunakan Multimeter Profesional
Biasanya, untuk menguji rintangan pembumian, adalah perlu untuk membenamkan badan pembumian dan memimpin keluar paras pembumian untuk membumikan instrumen dan peralatan dengan pasti. Untuk memastikan rintangan pembumian memenuhi keperluan, penguji rintangan pembumian khusus seperti penguji rintangan pembumian Kyoritsu 4105A Jepun/Kyoritsu 4102A biasanya diperlukan untuk pengukuran. Atau gunakan penguji rintangan pembumian jenis pengapit yang berharga lebih tinggi.
Tetapi semasa digunakan, penguji rintangan pembumian khusus adalah mahal dan menyusahkan untuk dibeli. Bolehkah multimeter digunakan untuk mengukur rintangan pembumian? Penulis menjalankan eksperimen tentang rintangan pembumian jenis tanah yang berbeza menggunakan multimeter, dan membandingkan data yang diukur oleh multimeter dengan yang diukur oleh penguji rintangan pembumian khusus. Kedua-duanya didapati sangat rapat. Kaedah pengukuran khusus adalah seperti berikut:
Cari dua bar keluli bulat 8mm dan 1m panjang, tajamkan satu hujung sebagai rod ujian tambahan, dan masukkannya ke dalam tanah sejauh 5m pada kedua-dua belah badan pembumian A untuk diuji, dengan kedalaman sekurang-kurangnya 0.6m, dan pastikan ketiga-tiganya dalam garis lurus.
Di sini, A ialah badan pembumian yang akan diuji, dan B dan C ialah rod ujian tambahan

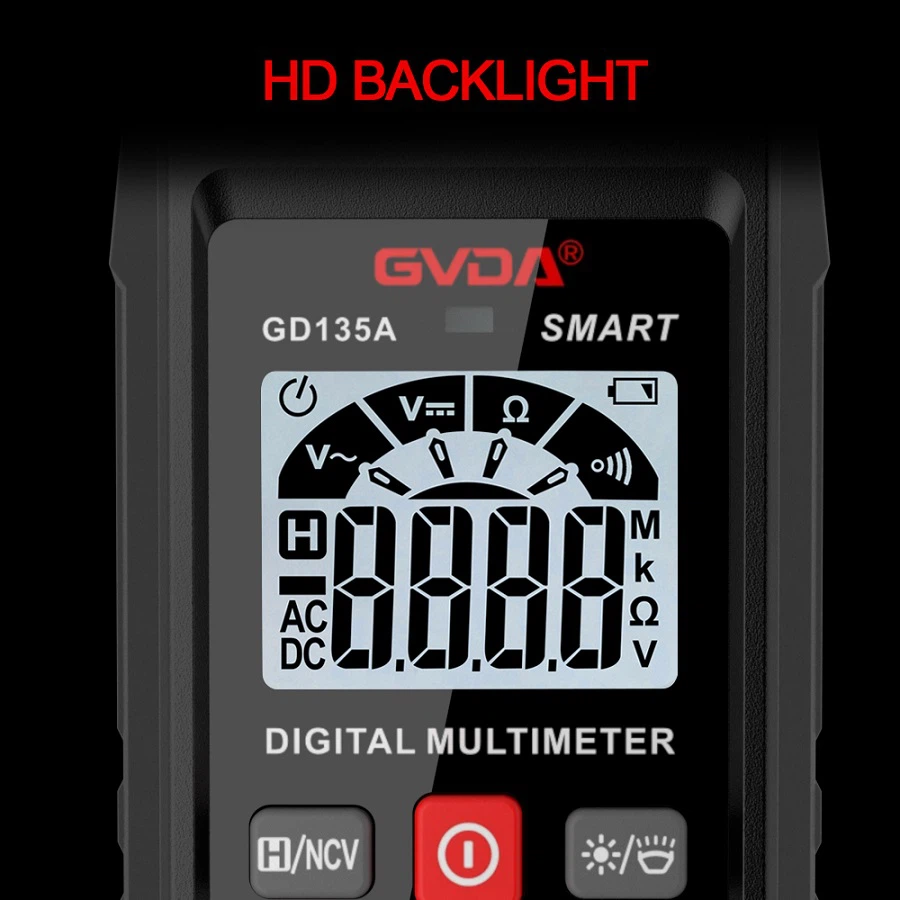

Kemudian gunakan multimeter (gear R * 1) untuk mengukur nilai rintangan antara A dan B; A dan C, masing-masing dilambangkan sebagai RAB, RAC, RBC, dan hitung nilai rintangan pembumian badan pembumian A.
Oleh kerana rintangan pembumian merujuk kepada rintangan sentuhan antara badan pembumian dan tanah. Biarkan rintangan pembumian A, B, dan C masing-masing adalah RA, RB, dan RC. Dengan mengandaikan rintangan tanah antara A dan B ialah RX, kerana jarak antara AC dan AB adalah sama, rintangan tanah antara A dan C juga boleh RX; dan sejak BC=2AB, rintangan tanah antara B dan C adalah lebih kurang 2RX, maka:
RAB=RA+RB+RX......
① RAC=RA+RC+RX......
② RBC=RB+RC+2RX......
③ Menggabungkan ①+② - ③ hasil: RA=(RAB+RAC - RBC)/2...... ④
④ Formula ialah formula pengiraan untuk rintangan pembumian.
Contoh ujian sebenar: Data yang diperoleh untuk badan asas tertentu hari ini adalah seperti berikut: RAB=8.4 ∩, RAC=9.3 ∩, RBC=10.5 ∩. Kemudian:
RA=(8.4+9.3-10.5)/2=3.6(∩)
Jadi, nilai rintangan pembumian bagi badan pembumian A yang diuji ialah 3.6 ∩.
Perlu diingat bahawa sebelum pengukuran, tiga badan pembumian A, B, dan C perlu digilap dengan kertas pasir untuk meminimumkan rintangan sentuhan antara probe dan badan pembumian dan mengurangkan ralat.
