Pengenalan kepada ammeter pengapit jenis pengubah

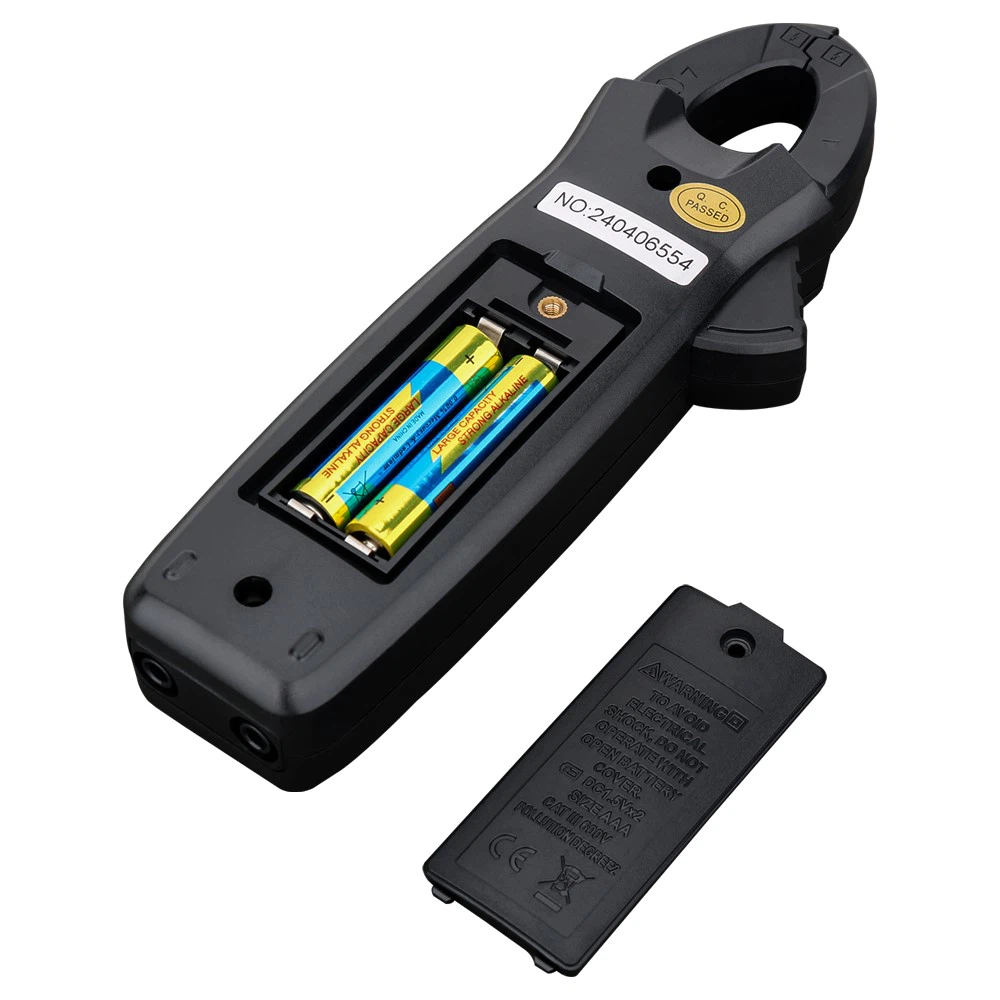

Meter pengapit ialah instrumen yang menggabungkan pengubah arus dan ammeter, dan merupakan cabang penting multimeter digital; Ia adalah alat mudah alih yang boleh mengukur secara langsung arus AC litar tanpa memutuskan sambungan litar.
Struktur dan prinsip
Meter pengapit pada asasnya terdiri daripada pengubah arus, sepana pengapit, dan alat daya reaktif sistem elektrik magneto penerus.
Prinsip kerja meter jenis pengapit adalah sama seperti pengubah. Gegelung primer ialah wayar yang melalui teras besi jenis pengapit, yang bersamaan dengan gegelung primer 1-pengubah pusingan. Ini adalah pengubah langkah naik. Gegelung sekunder dan ammeter yang digunakan untuk pengukuran membentuk litar sekunder. Apabila terdapat arus AC yang melalui wayar, ia adalah medan magnet berselang-seli yang dihasilkan oleh gegelung ini, yang mendorong arus dalam litar sekunder. Magnitud arus adalah berkadar dengan perkadaran arus primer, yang bersamaan dengan nisbah songsang bilangan lilitan dalam gegelung primer dan sekunder. Ammeter jenis pengapit digunakan untuk mengukur arus yang besar. Jika arus tidak cukup besar, bilangan lilitan wayar yang melalui ammeter jenis pengapit boleh ditingkatkan, dan arus yang diukur boleh dibahagikan dengan bilangan lilitan.
Penggulungan sekunder pengubah arus teras melalui ammeter pengapit dililitkan di sekeliling teras besi dan disambungkan kepada ammeter AC. Penggulungan utamanya ialah wayar yang diukur melalui pusat pengubah. Tombol sebenarnya adalah suis pemilihan julat, dan fungsi sepana adalah untuk membuka dan menutup bahagian alih teras pengubah teras melalui, untuk mengapitnya pada wayar yang diukur.
Apabila mengukur arus, tekan sepana, buka playar, dan letakkan wayar pembawa arus yang diukur di tengah-tengah pengubah arus jenis melalui. Apabila terdapat arus ulang alik yang melalui wayar yang diukur, fluks magnet arus ulang alik mendorong arus dalam belitan sekunder pengubah. Arus ini melalui gegelung ammeter elektromagnet, menyebabkan penuding terpesong dan menunjukkan nilai arus yang diukur pada skala dail.
Selepas memasukkan wayar yang diuji ke dalam tingkap melalui butang teras besi, adalah penting untuk memastikan kedua-dua belah pengapit mempunyai kesesuaian yang baik dan tiada objek lain diletakkan di tengah;
Julat minimum meter pengapit ialah 5A, dan ralat paparan akan menjadi lebih besar apabila mengukur arus kecil. Ini boleh diukur dengan menggulung wayar bertenaga pada meter pengapit untuk beberapa pusingan, dan nilai bacaan yang diperoleh dibahagikan dengan bilangan lilitan untuk mendapatkan hasil yang diingini.
4. Voltan lampau atau undervoltage yang dipaparkan selepas dihidupkan biasanya disebabkan oleh kehilangan fasa input, penuaan litar dan kelembapan pada papan litar. Kenal pasti litar pengesan voltan dan titik pengesanan, dan gantikan komponen yang rosak.
5. Arus lebih atau litar pintas tanah yang dipaparkan selepas dihidupkan biasanya disebabkan oleh kerosakan pada litar pengesan semasa. Seperti elemen Dewan, penguat operasi, dsb.
6. Arus lampau paparan permulaan biasanya disebabkan oleh kerosakan pada litar pemanduan atau modul penyongsang.
7. Voltan keluaran tanpa beban adalah normal, tetapi ia menunjukkan beban lampau atau lebihan arus selepas dimuatkan. Keadaan ini biasanya disebabkan oleh tetapan parameter yang tidak betul atau penuaan litar pemanduan, kerosakan modul.
