Prinsip pengukuran multimeter dengan julat voltan AC
VD1 dan VD2 dalam litar adalah diod penerus dalam meter, kerana meter hanya boleh mengalirkan arus DC, jadi apabila mengukur voltan AC, arus AC mesti ditukar kepada arus DC, yang dilengkapkan oleh litar penerus yang terdiri daripada dua diod, C1 ialah Kapasitor penyekat DC dalam meter menghalang arus DC dalam litar luar daripada mengalir melalui meter untuk mengelakkan arus DC dalam litar luaran daripada menjejaskan keputusan pengukuran voltan AC. Kami ialah voltan AC dalam litar luaran untuk diukur.
Gambar rajah litar prinsip pengukuran julat voltan AC multimeter.jpg
Gambar rajah litar prinsip pengukuran julat voltan AC multimeter
Voltan AC dalam litar luaran ditambah kepada litar penerus melalui C1, dan arus AC (arus AC yang dihasilkan oleh voltan AC) ditukar kepada arus DC. Kepala meter arus DC ini memesongkan penunjuk, hanya nilai voltan AC.
Mengenai prinsip pengukuran blok voltan AC, perkara berikut harus dijelaskan.
1. Apabila mengukur voltan AC, sambungkan kayu tolok merah dan hitam secara selari dengan sumber voltan untuk diukur dalam litar luaran, yang sangat mudah untuk dikendalikan.
2. Walaupun voltan AC diukur, litar penerus di dalam meter akan mengalir melalui kepala meter sebagai arus DC.
3. Apabila mengukur voltan AC, bateri dalam meter tidak membekalkan kuasa, dan arus yang memesongkan penunjuk disediakan oleh sumber voltan AC dalam litar yang sedang diuji. Oleh kerana perintang juntai bawah dalam meter adalah sangat besar (tidak ditunjukkan dalam rajah), ukurannya adalah Pengaruh sumber voltan yang diukur juga sangat kecil.
4. Apabila tiada voltan dalam litar yang sedang diuji, tiada arus mengalir melalui kepala meter, penunjuk tidak boleh dipesongkan, dan petunjuk voltan adalah sifar. Dalam julat yang sama, semakin besar voltan dalam litar luaran, semakin besar arus DC yang diperbetulkan yang mengalir melalui kepala meter, semakin besar sudut pesongan penunjuk, dan semakin besar nilai voltan yang ditunjukkan.
5. Oleh kerana bateri dalam meter tidak digunakan semasa mengukur voltan AC, voltan bateri dalam meter tidak menjejaskan pengukuran voltan AC.
6. Apabila mengukur voltan AC, mesti ada bekalan kuasa dalam litar luaran, jadi litar luaran juga harus bertenaga semasa mengukur.
7. Oleh kerana arah arus AC sentiasa berubah, dan blok voltan AC multimeter penunjuk hanya digunakan untuk mengukur AC 50Hz, amplitud separuh kitaran positif dan negatif AC ini adalah simetri, jadi voltan AC dihantar ke dalam meter mesti melalui litar penerus. Arah arus yang mengalir melalui kepala meter ditentukan. Dengan cara ini, apabila mengukur voltan AC, kayu tolok merah dan hitam tidak mempunyai polariti dan boleh digunakan secara bergantian, yang tidak seperti mengukur voltan DC atau arus DC.

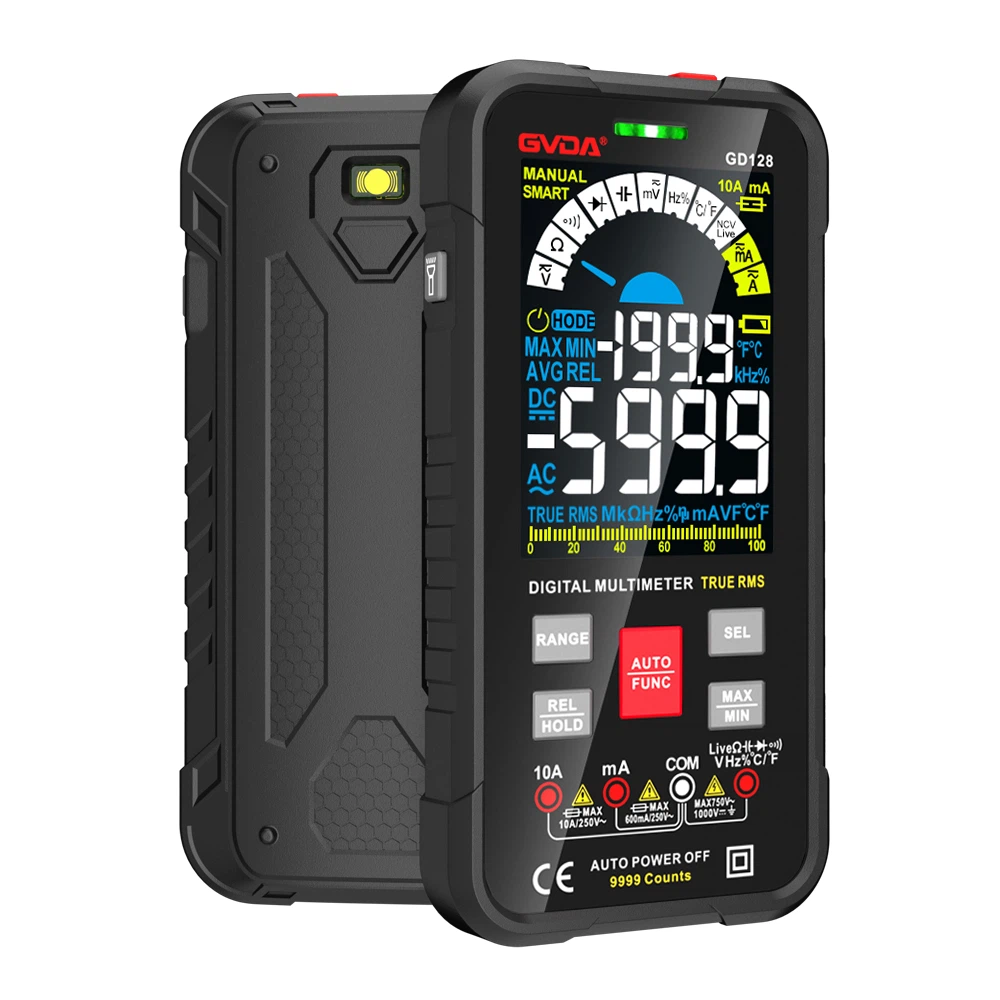

8. Dail penunjuk blok voltan AC bagi multimeter penuding direka bentuk untuk AC gelombang sinus 50Hz, jadi apabila mengukur voltan gelombang sinus bukan -50Hz atau voltan frekuensi lain ^ sinusoidal, voltan yang diukur tidak tepat, mereka boleh menggunakan pengukuran Multimeter digital.
9. Skala penunjuk voltan AC adalah berdasarkan nilai berkesan voltan gelombang sinus.
