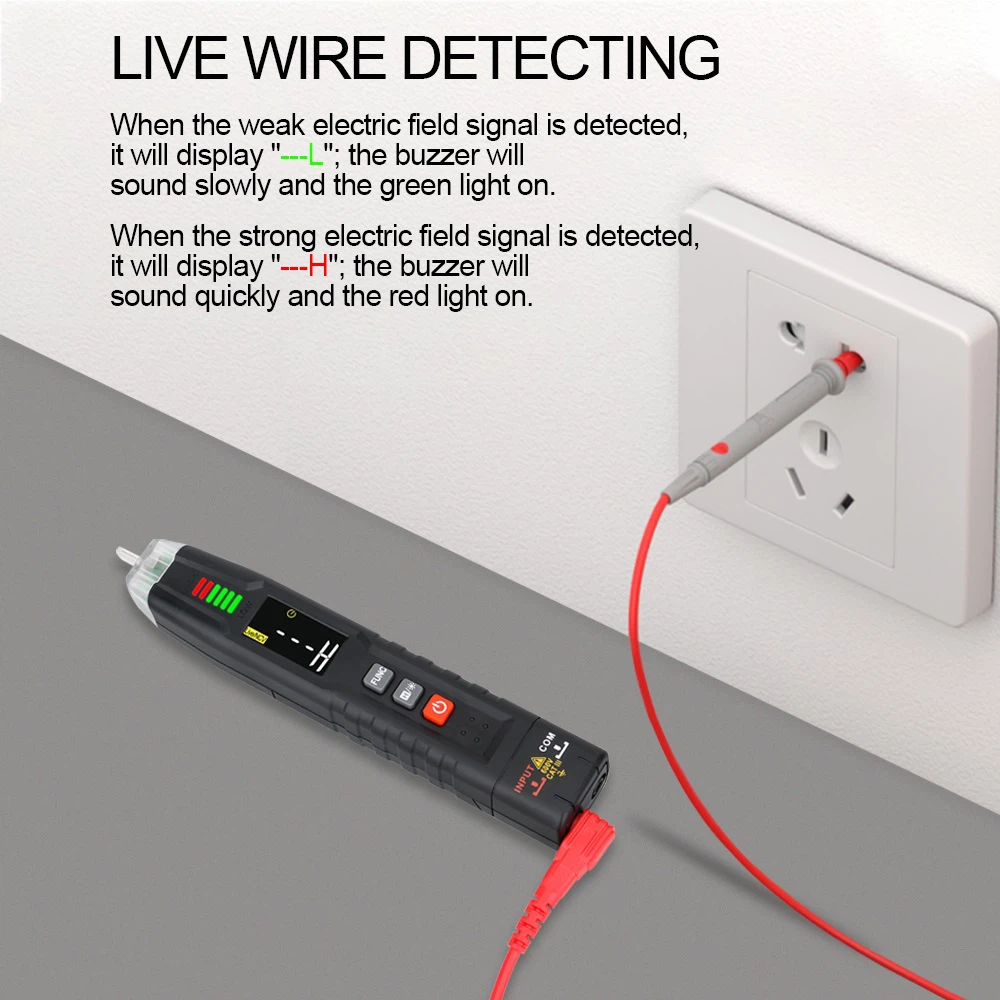

Komponen multimeter dan fungsi setiap bahagian
Multimeter ialah alat elektrik mudah alih berbilang fungsi, pelbagai julat, multimeter am boleh mengukur arus DC, voltan dan rintangan AC dan DC, beberapa meter berbilang juga boleh mengukur kemuatan, kuasa, transistor pemancar biasa pekali penguatan DC bagi parameter hFE dan semikonduktor ( seperti ) dan sebagainya.
Komposisi multimeter
Multimeter mengikut bahagian mekanikal, bahagian paparan, dan bahagian elektrik bagi tiga komponen utama, bahagian mekanikal termasuk: cangkerang, tombol gear dan berus dan bahagian lain komponen, bahagian paparan kepala meter, bahagian elektrik papan litar pengukuran , potensiometer, rintangan, diod, kemuatan dan bahagian lain dalam komposisi.
Fungsi multimeter setiap bahagian
(I) Kepala meter
Kepala multimeter ialah ammeter sensitif. Dail di kepala dicetak dengan pelbagai simbol, garis skala dan nilai berangka. Simbol A a V a Ω menunjukkan bahawa meter ini adalah multi-meter yang boleh mengukur arus, voltan dan rintangan. Dail dicetak pada beberapa skala, hujung kanannya ditandakan "Ω" ialah skala rintangan, hujung kanannya ialah sifar, hujung kiri ∞, taburan nilai skala tidak sekata. Simbol "-" atau "DC" untuk arus terus, "~" atau "AC " menunjukkan AC, dan "~" menunjukkan garis skala yang dikongsi oleh AC dan DC. Garis nombor di bawah garis skala ialah nilai skala yang sepadan dengan gear berbeza bagi suis pemilih.
Terdapat juga tombol pelarasan sifar mekanikal pada kepala meter, yang digunakan untuk membetulkan penunjuk di hujung kiri untuk menghala ke kedudukan sifar.
(ii) Suis pemilihan
Suis pemilih multimeter ialah suis berputar berbilang kedudukan. Digunakan untuk memilih item ukuran dan julat. Item ukuran multimeter am termasuk: "mA"; Arus DC, "V": Voltan DC, "V": Voltan AC, "Ω ": rintangan. Setiap item ukuran dibahagikan kepada beberapa julat berbeza untuk pemilihan.
(iii) Pen meter dan bicu pen
Pen meter dibahagikan kepada merah, hitam dua. Apabila menggunakan pen merah hendaklah dimasukkan ke dalam bicu bertanda "+", pen hitam ke dalam bicu bertanda "-".
