Multimeter untuk memeriksa kesalahan litar pintas papan litar
Multimeter boleh digunakan untuk mengesan kesalahan papan litar dalam mod diod atau rintangan. Jika menggunakan mod diod, gunakan siasatan untuk mengukur titik ujian secara berasingan. Sekiranya papan litar adalah litar pintas, ia akan berbunyi. Sekiranya masih terdapat lampu penunjuk pada beberapa multimeter atau jika menggunakan mod rintangan, ia akan memaparkan sifar.

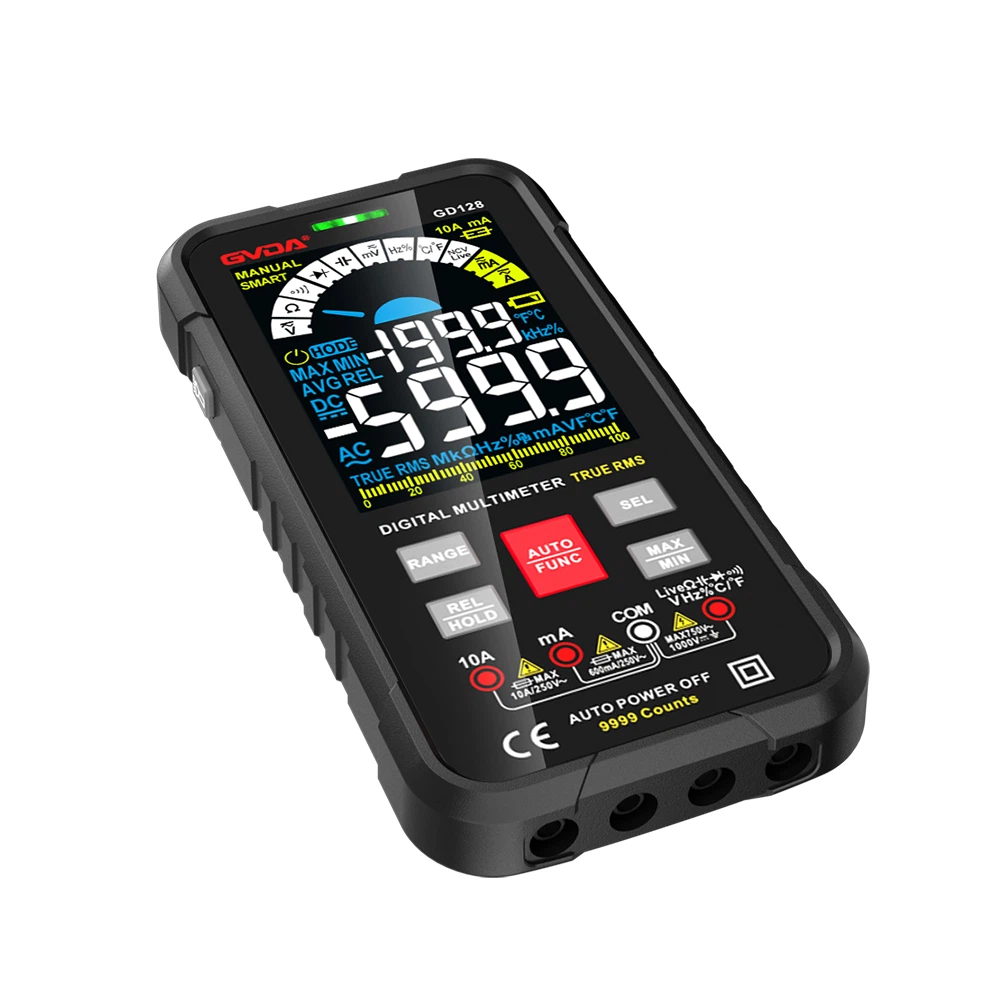

1. Multimeter, juga dikenali sebagai multimeter, multimeter, multimeter, atau multimeter, adalah instrumen pengukur yang sangat diperlukan dalam elektronik kuasa dan jabatan lain. Tujuan utamanya adalah untuk mengukur voltan, arus, dan rintangan. Multimeter adalah instrumen pengukur pelbagai fungsi dan pelbagai. Umumnya, multimeter boleh mengukur arus DC, voltan DC, arus AC, voltan AC, rintangan, dan tahap audio. Ada juga yang boleh mengukur arus AC, kapasitans, induktansi, dan beberapa parameter semikonduktor. Multimeter dibahagikan kepada multimeter penunjuk dan multimeter digital mengikut mod paparan mereka.
2. Pengukuran voltan DC: Pertama, masukkan siasatan hitam ke dalam lubang "com" dan probe merah ke dalam lubang "V ω". Nilai boleh dibaca terus dari skrin paparan. Jika ia menunjukkan "1.", ia menunjukkan bahawa julatnya terlalu kecil, dan kemudian julat besar perlu ditambah sebelum mengukur peralatan elektrik perindustrian. Pilih tombol ke julat yang lebih besar daripada nilai yang dianggarkan (nota: Nilai pada dail adalah semua julat maksimum, "V -" mewakili pelbagai voltan DC, "v ~" mewakili julat voltan AC, "A" mewakili julat semasa), dan kemudian sambungkan siasatan ke bekalan kuasa atau kedua -dua hujung bekalan kuasa; Mengekalkan hubungan yang stabil. Jika A "-" muncul di sebelah kiri nilai, ia menunjukkan bahawa polariti siasatan bertentangan dengan polaritas kuasa sebenar, dan probe merah disambungkan ke terminal negatif.
3. Pengukuran voltan AC: soket siasatan adalah sama dengan mengukur voltan DC, tetapi tombol harus dihidupkan ke julat yang diperlukan pada kedudukan "V ~" gear AC. Tidak ada perbezaan antara voltan AC positif dan negatif, dan kaedah pengukuran adalah sama seperti sebelumnya. Sama ada mengukur voltan AC atau DC, perhatian harus dibayar untuk keselamatan peribadi dan tidak menyentuh bahagian logam siasatan dengan tangan anda dengan santai.
4. Pengukuran rintangan: Tetapkan suis jarak ke julat Ω yang sesuai, masukkan probe merah ke dalam lubang v/Ω, dan masukkan probe hitam ke dalam lubang com. Jika nilai rintangan yang diukur melebihi nilai maksimum julat yang dipilih, multimeter akan dipaparkan. 1. Pada masa ini, julat yang lebih tinggi harus dipilih. Apabila mengukur rintangan, siasatan merah adalah positif dan siasatan hitam adalah negatif, yang betul -betul bertentangan dengan multimeter penunjuk. Oleh itu, apabila mengukur komponen terpolarisasi seperti transistor dan kapasitor elektrolitik, perhatian mesti dibayar kepada polariti probe.
5. Ukur semasa dengan multimeter: Pertama, pilih julat. Julat arus DC multimeter ditandakan dengan "MA" dan mempunyai tiga julat: 1MA, 1MA, dan 100MA. Pemilihan pelbagai harus berdasarkan magnitud semasa dalam litar. Maka multimeter harus disambungkan secara siri dengan litar yang diuji. Setelah melepaskan bahagian litar yang sama, sambungkan probe multimeter ke kedua -dua hujung titik putus. Akhirnya, bacaan yang betul harus dibuat. Garis skala untuk tahap semasa DC masih merupakan baris kedua. Jika tahap 100mA dipilih, baris nombor ketiga boleh digunakan, dan bacaan harus didarabkan sebanyak 10.
6. Gunakan multimeter untuk mengukur kapasitans: Beberapa multimeter digital mempunyai fungsi pengukur kapasitans, dan julat dibahagikan kepada lima tahap: 2000p, 20n, 200n, 2μ dan 20μ. Apabila mengukur, kedua -dua pin kapasitor yang dilepaskan boleh dimasukkan secara langsung ke dalam bicu CX pada papan meter, dan data yang dipaparkan boleh dibaca selepas memilih julat yang sesuai.
