Pengesanan kapasitor yang rosak biasanya dilakukan menggunakan multimeter
Pengesanan kerosakan kapasitor bukan kutub:
Apabila menguji, mula-mula sifarkan multimeter penunjuk secara mekanikal. Kemudian pilih julat Rx10k ohm multimeter, dan sentuh probe merah dan hitam meter ke dua pin kapasitor yang akan diuji, memerhatikan perubahan dalam nilai rintangan yang ditunjukkan oleh multimeter.
Jika pen disambungkan serta-merta, penunjuk berayun sedikit ke kanan dan kemudian kembali ke infiniti; Selepas menggantikan probe dan mengukur sekali lagi, jika penunjuk masih berayun sedikit ke kanan dan kembali ke infiniti pada masa probe disambungkan, ia menunjukkan bahawa kapasitor adalah normal.
Jika penunjuk multimeter berayun ke kanan berhampiran 0 pada saat sambungan, ini menunjukkan bahawa kapasitor bocor teruk atau telah rosak.
Jika penunjuk multimeter tidak boleh kembali ke infiniti selepas berayun ke kanan pada saat sambungan, ia menunjukkan bahawa kapasitor bocor elektrik.
Jika penunjuk multimeter tidak bergerak pada saat sambungan, ia menunjukkan bahawa kapasitor adalah litar terbuka.
Pengesanan kerosakan kapasitor elektrolitik:
Kapasitor elektrolitik ialah kapasitor terkutub. Sebelum ujian, gunakan pemutar skru atau garis lurus untuk menyahcas baki cas dalam kapasitor. Kemudian sambungkan probe hitam multimeter ke terminal positif kapasitor dan probe merah ke terminal negatif, dan perhatikan ayunan penunjuk meter.
Pada saat sambungan awal, multimeter harus membelok ke kanan dengan sudut yang ketara dan kemudian kembali ke kiri. Sehingga ia berhenti pada titik tertentu, nilai rintangan yang diukur ialah rintangan penebat hadapan kapasitor. Rintangan yang diukur selepas menukar probe adalah rintangan penebat terbalik kapasitor.
Jika penunjuk meter tidak bergerak, ia menunjukkan bahawa kapasitansi kapasitor ini telah hilang atau terdapat pemutus litar dalaman.
Jika meter mengukur bahawa rintangan penebat ke hadapan dan belakang kapasitor adalah sangat kecil atau sifar, ia menunjukkan bahawa kapasitor mempunyai kebocoran besar atau litar pintas dalaman.

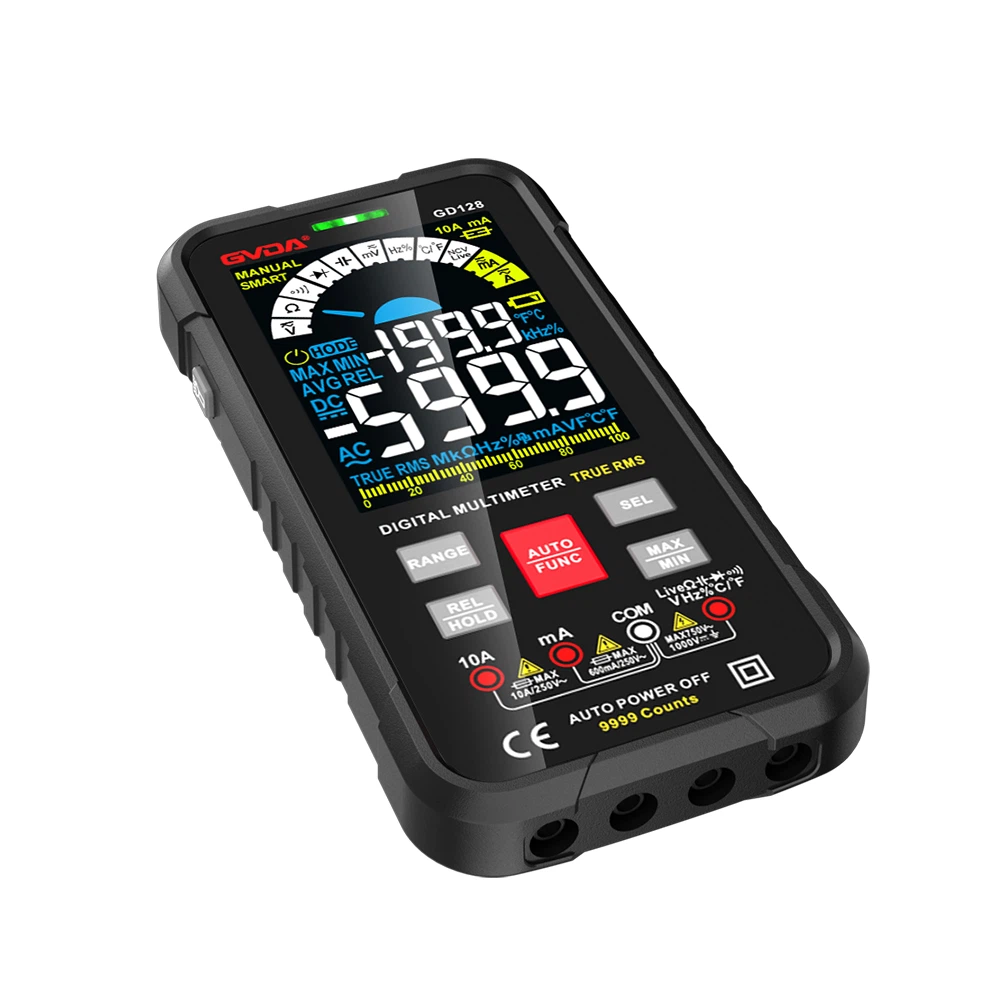

Multimeter digital untuk mengesan kerosakan kapasitor
Letakkan multimeter digital dalam julat kapasitor dan pilih julat yang sesuai berdasarkan jumlah elektrik. Selepas kapasitor yang diuji dilepaskan sepenuhnya, palamkan terus dua pin kapasitor ke dalam lubang ujian untuk pengukuran; Sebagai alternatif, gunakan dua probe untuk menyentuh terus pin kapasitor untuk pengukuran, dan kapasiti kapasitor yang diukur akan dipaparkan terus pada multimeter.
Apabila mengukur kapasitor elektrolitik dengan multimeter digital, selepas menyahcas sepenuhnya kapasitor yang akan diukur, kuar merah meter harus disambungkan ke kutub positif kapasitor dan kuar hitam harus disambungkan ke kutub negatif kapasitor. Pada ketika ini, rintangan penebat positif yang diukur bagi kapasitor diperoleh, dan sebaliknya, rintangan yang diukur ialah rintangan penebat negatif.
Teknik penggantian untuk kapasitor:
1. Kapasiti pemuat gantian hendaklah pada asasnya sama dengan pemuat asal.
2. Kapasitor voltan tinggi boleh menggantikan kapasitor voltan rendah, tetapi kapasitor voltan rendah tidak boleh menggantikan kapasitor voltan tinggi.
3. Sambungan selari kapasitor kapasiti kecil boleh menggantikan kapasitor kapasiti besar; Kapasitor kapasiti besar secara bersiri boleh menggantikan kapasitor kapasiti kecil.
4. Kapasitor elektrolitik dalam siri terbalik boleh digunakan untuk menggantikan kapasitor bukan kutub.
5. Untuk kapasitor ayunan frekuensi tinggi dan kapasitor penapis kuasa, kapasitor biasa tidak boleh digunakan sebagai pengganti.
