Prinsip dan perbezaan antara meter berbilang dan meter pengapit untuk mengesan arus
Fungsi utama dan prinsip kerja meter pengapit

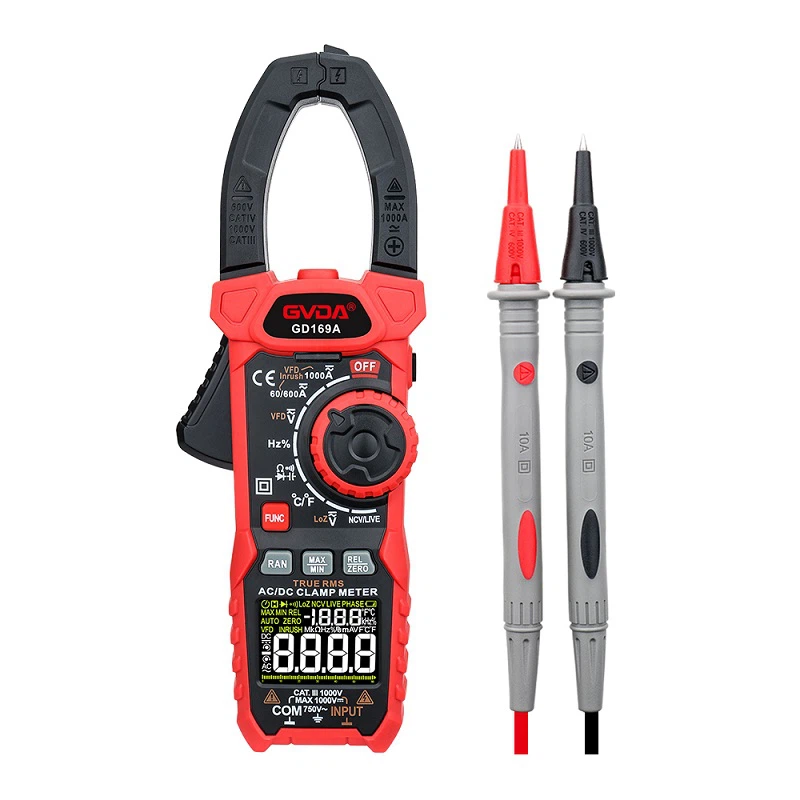

Ciri yang paling menonjol pada meter pengapit ialah angkup yang boleh dibuka di hadapan. Ia boleh dengan mudah dimasukkan ke dalam wayar dan mengukur arus dalam litar. Dengan cara ini, tidak perlu memusnahkan atau mengubah suai litar asal, dan ia boleh mengukur arus yang besar. Multimeter juga mempunyai fungsi pengukuran arus, jadi apakah perbezaan di antaranya dan meter pengapit untuk mengukur arus? Mula-mula, mari kita fahami prinsip dan perbezaan antara pengesanan arus multimeter dan arus pengesanan meter pengapit masing-masing.
Bagaimanakah multimeter mengukur arus?
Apabila mengukur arus dengan multimeter, anda perlu memutuskan litar yang diukur dan menyambungkan multimeter secara bersiri untuk mengukur arus. Ia boleh dilihat daripada litar pengesan arus dalaman multimeter bahawa julat arus sebenarnya adalah perintang dengan nilai rintangan yang sangat kecil di dalam multimeter. Apabila arus mengalir melalui perintang ini, penurunan voltan akan berlaku padanya, kerana nilai rintangan ditentukan. , selagi voltan pada perintang diukur, arus melalui perintang boleh dikira mengikut formula. Oleh kerana perintang ini disambung secara bersiri dalam gelung, arus yang mengalir melaluinya ialah arus gelung yang diukur.
Oleh itu, litar pengukuran semasa dalam multimeter, termasuk litar pengukuran semasa dalam banyak instrumen, diukur dengan menukar arus kepada voltan melalui shunt perintang. Terdapat juga keperluan untuk pemilihan nilai rintangan perintang ini. Jika nilai rintangan terlalu besar, penurunan voltan yang dihasilkan apabila arus melalui perintang akan menjadi besar. Di satu pihak, lebih banyak voltan akan diedarkan, yang akan menjejaskan operasi normal beban pengukuran. Sebaliknya, Sebaliknya, semakin besar nilai rintangan, semakin besar penggunaan kuasa yang dihasilkan padanya pada arus yang sama, yang akan menyebabkan perintang menjadi panas. Oleh itu, mempertimbangkan kedua-dua isu ini, lebih kecil nilai rintangan, lebih baik.
Walau bagaimanapun, nilai rintangan tidak boleh terlalu kecil. Jika rintangan terlalu kecil, penurunan voltan yang dihasilkan apabila arus mengalir akan menjadi lebih kecil, yang meletakkan keperluan tertentu pada litar pengukuran berikutnya, kerana voltan terlalu rendah perlu dikuatkan sebelum ia dapat dikesan oleh litar.
Kelemahan mengukur arus dengan multimeter
Ia dapat dilihat daripada kaedah dan prinsip multimeter untuk mengesan arus bahawa apabila mengukur arus, multimeter perlu disambung secara bersiri dalam litar yang diukur. Ini tidak sesuai dalam sesetengah litar yang tidak boleh diukur tanpa kuasa dimatikan. Titik lain ialah julat pengukuran semasa multimeter. Biasanya Julat pengukuran arus maksimum multimeter biasanya 10A atau 20A. Untuk mengelakkan perintang pengesan arus dalaman daripada dipanaskan, multimeter tidak dibenarkan mengukur arus besar untuk masa yang lama. Tidak mudah bagi multimeter biasa untuk mengukur arus yang besar.
Bagaimana meter pengapit mengukur arus
Prinsip kerja meter pengapit untuk mengukur arus sebenarnya pada asasnya sama dengan pen pelbagai guna untuk mengukur arus. Perbezaannya ialah meter pengapit tidak secara langsung mengesan voltan pada perintang shunt, tetapi menggunakan pengubah arus. Transformer sebenarnya adalah aplikasi pengubah, yang boleh mengubah arus mengikut perkadaran tertentu. Selepas pengubah semasa disambungkan kepada beban, primernya bersamaan dengan satu pusingan, dan sekunder, iaitu bilangan lilitan di dalam meter pengapit, adalah lebih besar. Ini menjadikan arus lebih kecil mengikut perkadaran tertentu, jadi pengubah semasa adalah bersamaan dengan pengubah injak naik, litar di dalam meter pengapit boleh mengira arus yang diukur dengan mengesan voltan pada bahagian sekunder pengubah.
Oleh itu, berbanding dengan multimeter, meter pengapit tidak perlu mengubah suai litar semasa mengukur arus, dan boleh mengukur arus yang lebih besar, seperti arus beban induktif seperti motor. Walau bagaimanapun, oleh kerana meter pengapit menggunakan pengubah arus di dalam, ia tidak boleh melepasi arus terus mengikut prinsip kerja pengubah. Jadi bolehkah meter pengapit benar-benar tidak mengukur arus DC? Malah, meter pengapit boleh mengukur arus DC, tetapi ia tidak menggunakan pengubah arus.
