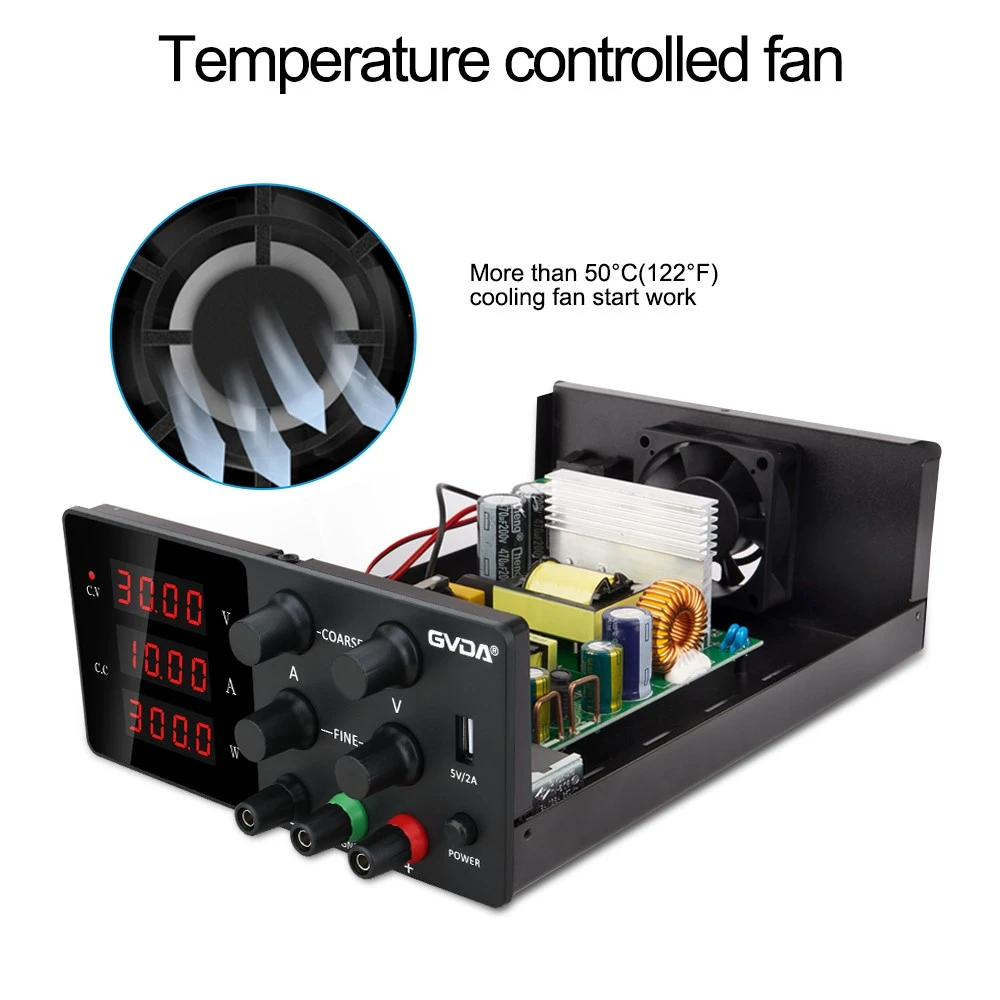

Apakah lima sumber riak keluaran yang paling biasa dalam bekalan kuasa pensuisan?
Menukar riak output bekalan kuasa terutamanya daripada lima sumber: input riak frekuensi rendah; riak frekuensi tinggi; parameter parasit yang disebabkan oleh bunyi riak mod biasa; proses penukaran peranti kuasa yang dihasilkan oleh bunyi resonans frekuensi ultra tinggi; peraturan dan kawalan gelung tertutup yang disebabkan oleh bunyi riak.
Ripple ialah isyarat gangguan AC yang ditindih pada isyarat DC, yang merupakan kriteria yang sangat penting dalam ujian bekalan kuasa. Terutama untuk bekalan kuasa tujuan khas, seperti bekalan kuasa laser, riak adalah salah satu kunci maut. Oleh itu, ujian riak bekalan kuasa adalah amat penting.
Kaedah pengukuran riak bekalan kuasa secara amnya dibahagikan kepada dua jenis: satu ialah kaedah pengukuran isyarat voltan; satu lagi ialah kaedah pengukuran isyarat semasa.
Secara amnya untuk sumber voltan malar atau keperluan prestasi riak sumber arus malar, boleh menggunakan kaedah pengukuran isyarat voltan. Untuk keperluan prestasi riak tinggi sumber arus malar adalah yang terbaik untuk menggunakan kaedah pengukuran isyarat semasa.
Pengukuran isyarat voltan riak bermakna osiloskop digunakan untuk mengukur isyarat voltan riak AC yang ditindih pada isyarat voltan DC. Untuk sumber voltan malar, ujian boleh terus dengan probe voltan untuk mengukur isyarat voltan keluaran kepada beban. Untuk sumber arus malar, ujian biasanya melalui penggunaan probe voltan, mengukur bentuk gelombang voltan pada hujung perintang pensampelan. Sepanjang proses ujian, tetapan osiloskop adalah kunci untuk pensampelan isyarat sebenar.
Tetapan berikut diperlukan sebelum pengukuran.
1. Tetapan saluran:
Gandingan: iaitu pilihan kaedah gandingan saluran. Ripple ialah isyarat AC yang ditindih pada isyarat DC, jadi kami ingin menguji isyarat riak boleh mengeluarkan isyarat DC, dan secara langsung mengukur isyarat AC yang bertindih adalah baik.
Had jalur lebar: Mati
Probe: mula-mula pilih cara probe voltan. Kemudian pilih nisbah pengecilan probe. Mesti konsisten dengan nisbah pengecilan sebenar probe yang digunakan, supaya nombor yang dibaca daripada osiloskop adalah data sebenar. Sebagai contoh, probe voltan yang digunakan diletakkan dalam gear × 10, maka pada masa ini, pilihan untuk probe di sini juga mesti ditetapkan kepada gear × 10.
2. Tetapan pencetus:
Jenis: tepi
Sumber: saluran sebenar yang dipilih, seperti, sedia untuk menggunakan saluran CH1 untuk ujian, maka di sini harus dipilih sebagai CH1.
Cerun: meningkat.
Mod Pencetus: Jika isyarat riak diperhatikan dalam masa nyata, pilih pencetus 'Auto'. Osiloskop secara automatik akan mengikut isyarat yang diukur sebenar dan memaparkannya. Pada masa ini, anda juga boleh menetapkan butang Pengukuran untuk memaparkan nilai ukuran yang anda inginkan dalam masa nyata. Walau bagaimanapun, jika anda ingin menangkap bentuk gelombang isyarat semasa pengukuran tertentu, anda perlu menetapkan kaedah pencetus kepada pencetus 'Normal'. Dalam kes ini, anda juga perlu menetapkan magnitud tahap pencetus. Biasanya apabila anda mengetahui nilai puncak isyarat yang anda ukur, tetapkan tahap pencetus pada 1/3 daripada nilai puncak isyarat yang diukur. Jika anda tidak tahu, tahap pencetus boleh ditetapkan lebih kecil sedikit.
Gandingan: DC atau AC..., biasanya menggunakan gandingan AC.
3. Panjang pensampelan (saat/g):
Penetapan panjang pensampelan menentukan sama ada data yang diperlukan boleh dijadikan sampel. Apabila panjang pensampelan set terlalu besar, ia akan terlepas komponen frekuensi tinggi isyarat sebenar; apabila panjang pensampelan set terlalu kecil, anda hanya boleh melihat isyarat sebenar diukur secara tempatan, yang sama tidak boleh mendapatkan isyarat sebenar sebenar. Oleh itu, dalam pengukuran sebenar, anda perlu memutar butang ke belakang dan sebagainya, perhatikan dengan teliti, sehingga bentuk gelombang yang dipaparkan adalah bentuk gelombang lengkap yang sebenar.
4. Mod persampelan:
Boleh diatur mengikut keperluan sebenar. Sebagai contoh, jika anda ingin mengukur nilai PP riak, lebih baik memilih kaedah pengukuran puncak. Masa pensampelan juga boleh ditetapkan mengikut keperluan sebenar, yang berkaitan dengan kekerapan pensampelan dan panjang pensampelan.
5. Pengukuran:
Dengan memilih ukuran puncak saluran yang sepadan, osiloskop boleh membantu anda memaparkan data yang diperlukan dalam masa. Anda juga boleh memilih kekerapan, nilai maksimum dan nilai kuasa dua purata akar bagi saluran yang sepadan.
Melalui tetapan yang munasabah dan operasi piawai osiloskop, anda pasti boleh mendapatkan isyarat riak yang diperlukan. Walau bagaimanapun, semasa proses pengukuran, anda mesti memberi perhatian untuk mengelakkan isyarat lain daripada mengganggu probe osiloskop itu sendiri, untuk mengelakkan isyarat yang diukur tidak cukup nyata.
