Reka bentuk Lekapan Kimpalan dengan Sudut Kimpalan Boleh Laras Bebas
Dengan perkembangan pesat peralatan kimpalan, permintaan untuk peralatan tambahan kimpalan juga meningkat. Walau bagaimanapun, disebabkan oleh pelbagai bentuk dan jenis bahagian yang dikimpal, lekapan kimpalan biasanya direka untuk jenis produk tertentu, jadi
Terdapat juga banyak jenis lekapan kimpalan, dan lekapan kimpalan khas ini sukar digunakan semasa mengimpal produk lain.
Penulis mendapati bahawa dalam proses mengimpal dan membentuk banyak bahagian, adalah perlu untuk mengimpal dua bahagian untuk dikimpal bersama pada sudut tertentu, dan sudut antara dua bahagian yang akan dikimpal sangat berbeza antara bahagian yang berbeza, jadi ia tidak boleh sentiasa berdasarkan Sudut yang sama ialah pembinaan yang dikimpal. Oleh itu, semasa pembinaan, orang sering membuat lekapan sementara untuk membantu pengapit, atau meletakkannya secara manual. Sukar untuk memastikan ketepatan sudut antara dua bahagian yang dikimpal dalam pembinaan kimpalan dengan cara ini. Lekapan tambahan selalunya tidak universal dan hanya boleh menyesuaikan diri dengan sudut tertentu. Pengapit, apabila sudut bahagian yang dikimpal ditukar, lekapan perlu ditukar. Bagaimana untuk menyediakan kaedah yang bukan sahaja dapat meletakkan kedudukan yang tepat dan boleh dipercayai mengapit kimpalan pada sudut tertentu, tetapi juga mengubah sudut pengapit apabila sudut kimpalan berubah, supaya memudahkan pemasangan dan kimpalan kimpalan, dengan itu meningkatkan kimpalan kecekapan, untuk memastikan ketepatan kimpalan. Atas sebab ini, kertas kerja ini cuba untuk mereka bentuk lekapan kimpalan yang boleh melaraskan sudut kimpalan secara bebas, dan selepas banyak demonstrasi dan pengubahsuaian, skema reka bentuk akhirnya ditubuhkan.
Reka bentuk struktur lekapan kimpalan dengan sudut kimpalan boleh laras percuma

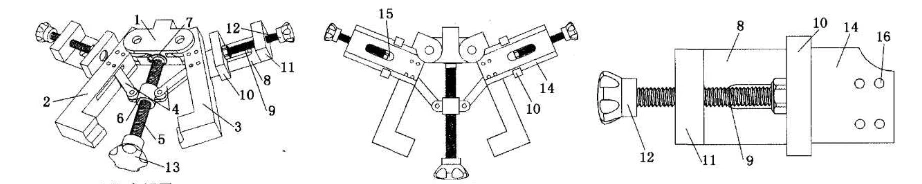

Lekapan yang direka dalam kertas ini ialah peranti yang boleh meletakkan kedudukan dan boleh dipercayai dengan tepat pada kimpalan pada sudut tertentu, memudahkan pemasangan dan kimpalan kimpalan, dan memastikan ketepatan struktur kimpalan. Gambar rajah struktur lekapan kimpalan ditunjukkan dalam Rajah 1, dan rajah skematik struktur lekapan ditunjukkan dalam Rajah 2. Komposisi dan prinsip kerja lekapan kimpalan adalah seperti berikut: tombol besar 13 disambungkan dengan skru 5 secara keseluruhan; penutup skru 6 dan rod penyambung 4, rod penyambung 4 dan lengan sokongan kiri 2, rod penyambung 4 dan lengan sokongan kanan Lengan sokongan 2, tapak 1 dan lengan sokongan kanan 3 disambungkan dengan pin dan boleh berputar antara satu sama lain; Putar; benang dalaman penutup skru hadapan 6 membentuk sambungan berulir dengan benang luar skru pendahulu 5, memacu skru hadapan 5 berputar dengan memutar tombol besar 13, kerana benang luar skru pendahuluan 5 berputar berkenaan dengan benang dalaman skru pendahuluan penutup 6 supaya Lengan skru plumbum 6 bergerak mengikut arah paksi skru plumbum 5, dengan itu memacu pergerakan rod penyambung 4 dan putaran lengan sokongan kiri 2 dan lengan sokongan kanan 3 untuk membentuk mekanisme penghubung, iaitu, dengan mengawal putaran tombol besar 13 dan kemudian mengawal sokongan kiri Sudut antara lengan 2 dan lengan sokongan kanan 3, dan sambungan berulir skru 5 dan lengan skru 6 boleh merealisasikan penguncian sendiri. daripada sudut antara lengan sokongan kiri 2 dan lengan sokongan kanan 3, menghalang lengan sokongan kiri 2 dan lengan sokongan kanan daripada disebabkan oleh daya luar. Sudut yang disertakan pada lengan sokongan kanan 3 berubah.
Lengan sokongan kiri 2 dan lengan sokongan kanan 3 adalah simetri kiri-kanan, dan kertas ini hanya menjalankan analisis lanjut pada lengan sokongan kanan. Seperti yang ditunjukkan dalam Rajah 1 dan Rajah 2, lekapan dipasang pada lengan sokongan kanan 3 dengan skru, klip lekapan 10, sokongan lekapan 8, skru lekapan 9, tombol kecil 12 dan lengan sokongan kanan 3 membentuk sebuah kecil. Lekapan, tombol kecil 12 disambungkan secara keseluruhan dengan skru lekapan 9, dan lubang berulir pada plat sokongan 11 skru lekapan 9 dan sokongan lekapan 8 ialah sambungan berulir, dan skru pengapit 9 dan sokongan lekapan 8 Lubang berulir pada plat sokongan hanya boleh diputar secara relatif, dan klip pengapit 10 disambungkan dengan sokongan pengapit 8 untuk membentuk pasangan yang bergerak. Dengan memutarkan tombol kecil 12, klip pengapit 10 dikawal untuk bergerak sepanjang arah paksi skru plumbum pengapit 9, dengan itu Jadikan klip jig 10 dan lengan sokongan kanan 3 mengapit kimpalan. Klip pengapit 10 dan plat asas 14 sokongan pengapit 8 membentuk rel panduan linear mudah melalui kerjasama alur rel panduan 16, supaya dapat meningkatkan kestabilan dan kekuatan pengapit. Apabila mengimpal dua kimpalan pada sudut tertentu, ia boleh masing-masing dipasang pada lekapan di sebelah kiri dan kanan, dan kemudian sudut antara lengan sokongan kiri 2 dan lengan sokongan kanan 3 boleh dilaraskan kepada nilai yang diperlukan dengan berputar tombol besar l3. Sudut dan kemudian operasi kimpalan.
