Cara Menggunakan Voltan Malar Arus Malar Ketepatan Tinggi Bekalan Kuasa Distabilkan DC

Jun 08, 2023

Tinggalkan pesanan

Cara menggunakan voltan malar arus malar berketepatan tinggi bekalan kuasa stabil DC



Voltan malar arus malar berketepatan tinggi bekalan kuasa terkawal DC ialah voltan malar (CV), arus malar (CC), voltan keluaran 0~30V boleh laras, arus beban keluaran 0~3A bekalan kuasa boleh laras peralatan. Ciri kerjanya ialah penukaran automatik voltan malar/arus malar, yang boleh terus berubah antara voltan malar dan keadaan arus malar dengan perubahan beban, dan titik persilangan antara voltan malar dan mod arus malar dipanggil titik penukaran. Bateri boleh dicas semula boleh dicas dengan menggunakan ciri arus malar, yang sangat mudah digunakan.


Prinsip kerja voltan malar arus malar berketepatan tinggi bekalan kuasa terkawal DC
Seluruh mesin dibahagikan kepada empat bahagian: siri bekalan kuasa stabil DC, termasuk penguat pelarasan dan litar voltan malar; peraturan arus malar dan bahagian paparan penukaran arus malar voltan malar; rujukan bekalan kuasa voltan stabil; pengubah litar pelarasan automatik voltan AC sekunder.


Gambar rajah litar keseluruhan mesin ditunjukkan dalam rajah.
1. Siri DC bekalan kuasa stabil dan litar voltan malar. Ia terutamanya terdiri daripada tiub pelarasan T1, T2, T10, T11, op amp IC1, p1, potensiometer pelarasan voltan p2, dan voltan rujukan untuk membentuk litar voltan malar, yang mengawal voltan asas T2, mengubah tahap pengaliran tiub pelarasan, dan memastikan kestabilan litar pengatur voltan. kerja biasa. Di sini, p1 dan p2 digunakan sebagai pelarasan kasar dan potensiometer pelarasan halus untuk melaraskan voltan. Terminal bukan penyongsangan IC1 disambungkan kepada voltan rujukan dan voltan pelarasan, dan dibandingkan dengan voltan pensampelan pada terminal penyongsangan untuk menukar arus tiub pelarasan.


2. Litar arus malar - juga dikenali sebagai litar pengehad arus. Iaitu, apabila diselaraskan kepada had arus yang telah ditetapkan, arus keluaran kekal malar, dan voltan keluaran berkurangan secara berkadar apabila beban bertambah. Litar arus malar terdiri daripada penguat kendalian IC2 dan perintang pensampelan 0.15Ω, ditambah dengan voltan malar dan litar paparan penukaran arus malar. Hujung bukan terbalik IC2 mendapat voltan rujukan daripada potensiometer pelarasan arus p3 dan pelarasan kuasa rujukan W1, dan hujung terbalik disambungkan ke hujung hadapan perintang pensampelan 0.15Ω melalui rintangan 1kΩ . Apabila voltan pensampelan lebih besar daripada voltan rujukan, voltan keluaran IC2 jatuh, supaya Vb T2 jatuh dan voltan keluaran berkurangan, tetapi arus keluaran kekal tidak berubah, mencapai tujuan mengehadkan arus. Pada voltan malar, T8 dihidupkan dan T9 dimatikan, jadi lampu hijau voltan malar (CV) dihidupkan, dan lampu merah arus malar (CC) dimatikan, kerana output IC2 adalah tahap tinggi pada voltan malar, dan pengatur voltan DZ (6V) menjadikan T8 Hidup, lampu hijau menyala. Apabila perlindungan pengehad semasa berfungsi, output IC2 ialah {{20}}. Pada masa ini, Vb T2 turun kepada 0 melalui voltan diod, supaya tiub pelarasan terputus.


3. Rujukan bekalan kuasa terkawal. Terdiri daripada TL431 dan 78L12, T3. TL431 bukan sahaja digunakan sebagai voltan standard, tetapi juga bertanggungjawab untuk menguatkan voltan ralat dan mengawal tiub T3. Voltan rujukan dalaman TL431 ialah 2.5V, voltan pensampelan sebenarnya dibandingkan dengan voltan rujukan 2.5V TL431, dan voltan katod TL431 ditukar untuk melaraskan pengaliran T3. Di samping itu, voltan asas T3 distabilkan oleh 78L12 dan kemudian melalui rintangan 1kΩ ke pangkalan untuk memastikan output ditambah 15V stabil. Output ditambah 15V digunakan terutamanya untuk bekalan kuasa penguat operasi bersepadu IC1 dan IC2 dan voltan rujukan untuk voltan malar dan litar arus malar. Voltan rujukan untuk litar pensuisan voltan AC. ditambah 6V disambungkan ke kutub positif keluaran bekalan kuasa terkawal utama.

4. Output tambah 10V dan tambah 20V ditukar secara automatik. Tapak T6 disambungkan kepada voltan rujukan melalui perintang 45kΩ, dan voltan rujukan disediakan oleh voltan rujukan, manakala tapak lain disambungkan kepada katod keluaran jumlah bekalan kuasa melalui perintang 18kΩ dan diod siri untuk persampelan. Apabila voltan keluaran lebih rendah daripada 10V, T6 dihidupkan, T7 dimatikan, geganti J2 dilepaskan, dan sesentuh yang biasanya tertutup disambungkan kepada voltan masukan pada gear rendah AC 14V. Apabila voltan DC keluaran mencecah 10v, tapak T6 mempunyai voltan negatif dan dimatikan, jadi T7 dihidupkan, geganti J2 ditutup, dan sesentuh yang biasanya tertutup disambungkan pada gear tinggi 24. Apabila jumlah kuasa keluaran tiub Zener mencapai tambah 20V, T5 terputus, T4 dihidupkan, dan J1 ditutup, supaya sesentuh J1 yang biasanya terbuka disambungkan, dan voltan input tiub pengawal selia ditukar kepada gear tinggi ketiga 32. Bekalan kuasa terkawal boleh laras TpR sentiasa menjamin perbezaan voltan tertentu apabila melaraskan voltan, yang diperoleh terutamanya dengan melaraskan voltan AC secara automatik.

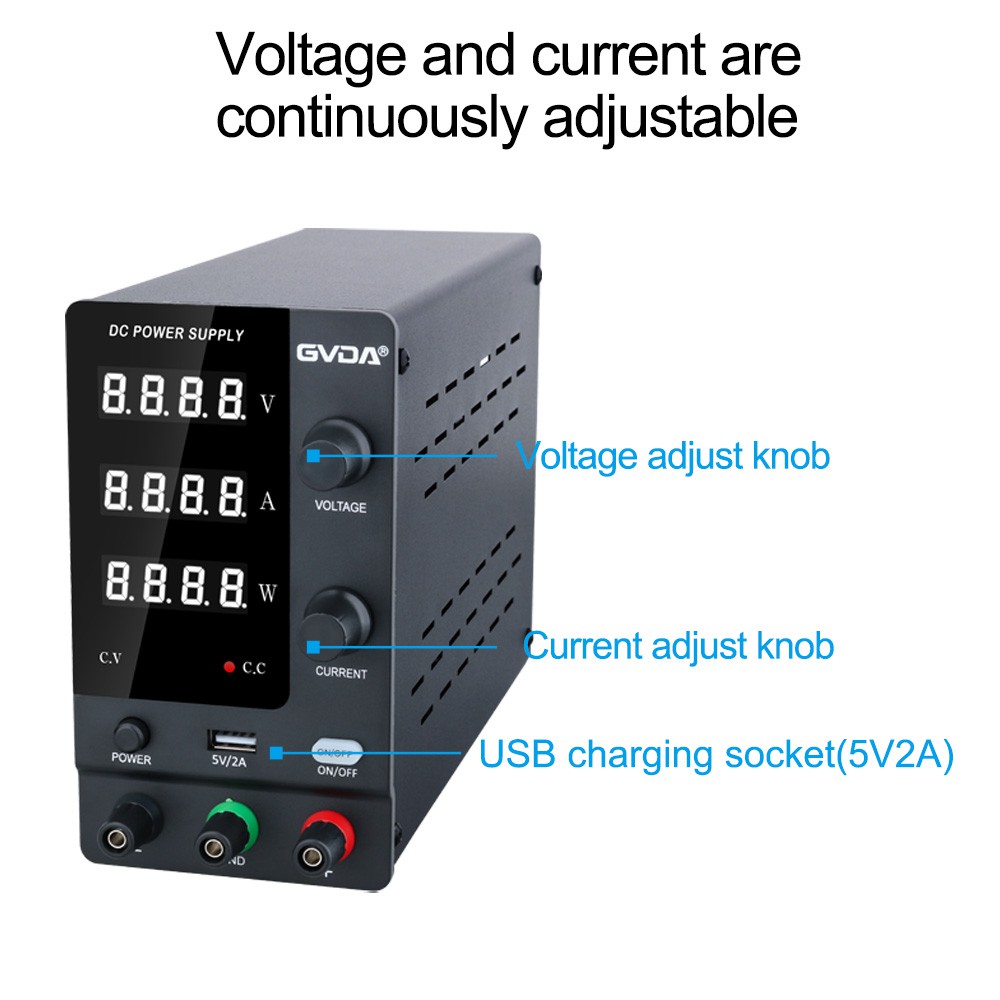

Switching power supply
