Struktur dan analisis aplikasi pensel ujian
Mengukur struktur dan prestasi pen elektrik
Struktur pen pengukur tradisional terdiri daripada beberapa bahagian seperti hujung pen logam, perintang pengehad voltan, tiub neon dan badan logam di hujung pen. Prinsip kerjanya sangat mudah. Apabila hujung pen logam pen ujian elektrik bersentuhan dengan talian kuasa objek yang diuji, pen ujian elektrik akan membentuk laluan arus yang lengkap. Arus melalui hujung pen, perintang, tiub neon, logam ekor pen, dan badan manusia. , Tanah kembali ke tanah kuasa objek yang diuji. Dalam tempoh ini, arus selepas melalui rintangan menjadi lemah, dan apabila ia mengalir melalui tiub neon, ia akan menjadikan tiub neon bersinar dan tidak akan menyebabkan kejutan elektrik kepada tubuh manusia.

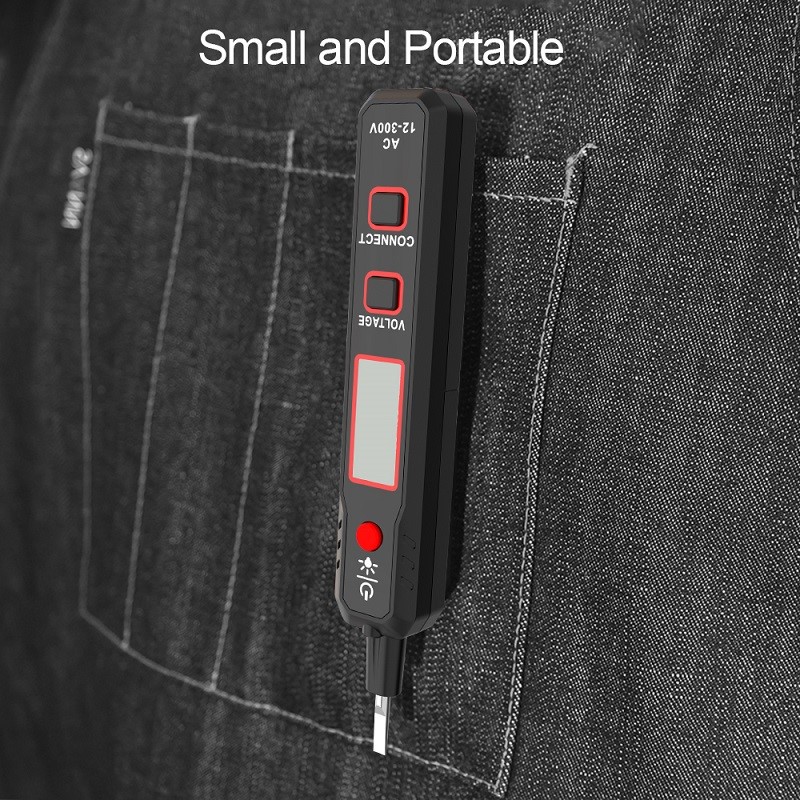

Kini pensel ujian jenis baharu ialah pensel ujian paparan digital, yang boleh memaparkan secara langsung nilai voltan objek yang diukur, dan mempunyai sensitiviti dan ketepatan yang tinggi, dan digunakan secara meluas dalam bidang pelbagai peralatan elektrik dan pengukuran litar. Contohnya, pen elektrik paparan digital induktif AX-988, paparan kristal cecair kecil segi empat tepat direka bentuk dan diletakkan di bahagian atas pen untuk memaparkan nilai voltan. Butang ukuran titik putus, penunjuk ujian kendiri LED tiub pemancar cahaya merah ditetapkan di hujung pen. Pemeriksaan kendiri diperlukan sebelum mengendalikan pen ujian. Sentuh ibu jari jari ke penderia dan butang ukuran titik putus, dan jari kelingking menonjol keluar hujung pen ujian. Jika tiub pemancar cahaya LED merah menyala, ia membuktikan bahawa fungsi pen ujian adalah normal. Sebagai tambahan kepada fungsi titik pengukur pen elektrik tradisional, jenis pen elektrik baharu ini juga boleh membaca nilai voltan 12V, 36V, 55V, 110Y, dan 220V melalui skrin paparan, yang boleh dengan mudah mengesan kerosakan wayar, kapasiti voltan bateri, dan kapasitor. prestasi, kekutuban komponen elektronik, dsb.
Terdapat dua butang fungsi yang boleh dikendalikan pada badan pen ujian digital induktif AX-988. Satu ialah butang DIKECT, juga dipanggil butang pengukuran langsung, yang digunakan apabila hujung pen menyentuh garisan secara langsung. Mula-mula sentuh sedikit butang sentuhan langsung, dan kemudian gunakan hujung pen logam pen ujian elektrik untuk menyentuh objek yang perlu dikesan oleh litar. Pen ujian elektrik boleh memaparkan lima tahap nilai voltan: 12v, 36V, 55V, 110Y, dan 220V. Butang yang lain ialah butang INDUCTANCE, iaitu butang induksi dan ukuran titik putus. Sentuh perlahan penderia, butang ukuran titik putus, apabila hujung logam pen ujian dekat dengan objek yang ingin dikesan, jika simbol voltan tinggi muncul pada skrin paparan, ia bermakna objek yang diuji dicas dengan AC. Apabila menggunakan pen ujian untuk mengukur wayar pada titik putus sambungan, sentuh perlahan penderia dan butang pengukuran titik putus, hujung logam pen ujian adalah berhampiran dengan lapisan luar penebat wayar yang diuji, jika wayar yang diuji berada di suatu tempat, simbol voltan tinggi pada paparan akan hilang , kemudian sebut
Ia menunjukkan bahawa terdapat pemutusan talian pada ketika ini.
Penggunaan pensel ujian
Apabila mengesan voltan AC, anda perlu menyentuh sedikit butang pengukuran langsung pen ujian dengan ibu jari anda, sentuh hujung pen ke wayar bekalan kuasa yang sedang diuji atau masukkan hujung pen ke dalam bahagian dalam kuasa. soket di bawah ujian. Jika tiub pemancar cahaya LED merah menyala, paparan kristal cecair akan memaparkan bacaan, menunjukkan bahawa satu hujung wayar yang diuji ialah wayar fasa bekalan kuasa, voltan kerja semasa ialah 220V, dan wayar lain tanpa voltan. bacaan ialah wayar neutral bekalan kuasa.
Apabila mengukur titik putus wayar hidup, sentuh perlahan penderia dan butang ukuran titik putus dengan ibu jari, dan hujung logam pen ujian menyentuh lapisan luar penebat wayar yang diuji. Apabila wayar dihidupkan, paparan akan memaparkan simbol voltan tinggi. Gerakkan penguji dengan ringan. Jika simbol voltan tinggi pada paparan hilang di suatu tempat dalam wayar yang diuji, ini bermakna terdapat pemutusan sambungan pada ketika itu.
Apabila mengukur pemotongan wayar yang tidak dicas, sentuh perlahan-lahan butang penderiaan dan pengukuran mati dengan ibu jari, sentuh satu hujung wayar yang akan diuji dengan jari yang lain, dan sentuh hujung wayar yang satu lagi untuk diuji dengan hujung pen logam. Jika tiub lampu LED bersinar, maka Ini bermakna tiada litar terbuka dalam wayar. Jika tiub pemancar cahaya LED tidak menyala, ini bermakna terdapat sekurang-kurangnya satu litar terbuka dalam wayar.
Apabila menggunakan pen galvanik untuk mengesan tenaga bateri, mula-mula gunakan telefon mudah alih untuk mengesan elektrod positif bateri, kemudian gunakan ibu jari untuk menyentuh perlahan sensor, butang ukuran matikan, dan kemudian gunakan hujung pen galvanik. untuk menyentuh elektrod negatif bateri. Jika lampu LED berkelip dan kemudian padam apabila hujung pen logam menyentuh elektrod negatif bateri, boleh dianggarkan terdapat voltan tertentu dalam bateri. Jika hujung pen logam menyentuh elektrod negatif bateri, lampu LED sentiasa menyala Jika ia tidak dimatikan, ini bermakna tenaga dalam bateri pada dasarnya telah habis.
Apabila mengukur prestasi kapasitor tanpa elektrod, sentuh dahulu pin plumbum kapasitor dengan jari anda, sentuh hujung pen logam pen elektrik ke pin plumbum lain kapasitor, dan sentuh perlahan penderia dan butang ukuran titik putus dengan anda ibu jari untuk melihat sama ada tiub pemancar cahaya LED menyala Mula-mula dan kemudian perlahan-lahan padam, kemudian tukar pin plumbum yang disentuh oleh jari dengan pin plumbum disentuh oleh hujung pen logam, dan juga sentuh ringan penderia dan matikan butang ukuran dengan ibu jari untuk melihat sama ada tiub pemancar cahaya LED menyala dahulu dan kemudian Matikan perlahan-lahan. Jika tiub pemancar cahaya LED menyala terlebih dahulu dan kemudian padam perlahan dalam dua ujian, ini bermakna tiada kerosakan pada kapasitor, jika tidak, ia bermakna terdapat litar terbuka atau litar pintas di dalam kapasitor.
Berbanding dengan pensel ujian tradisional, pensel ujian induksi paparan digital baharu mempunyai rangkaian aplikasi yang lebih luas dan mempunyai fungsi paparan digital. Walau bagaimanapun, adalah perlu untuk mengelakkan pen ujian elektrik paparan digital daripada jatuh atau kerosakan lain, untuk mengelakkan skrin paparan atau komponen elektronik dalaman pen ujian aruhan elektrik paparan digital daripada rosak, mengakibatkan pengukuran elektrik yang tidak tepat. Di samping itu, bateri dalam pen harus diganti dalam masa, untuk mengelakkan masalah yang disebabkan oleh bateri.
